教你制作出令人惊叹的3D美术宣传图，与《永劫无间》媲美
作者 | 余半仙
《永劫无间》3D美术师
每当《永劫无间》有新英雄或者新时装上线，大家总是能在社交平台上看到下面这样精美的3D渲染美宣图，帮助玩家快速了解我们即将推出的新内容——比如今天正式上线的《永劫无间》与《P5R》的联动时装：
还有之前推出的这些精美内容：

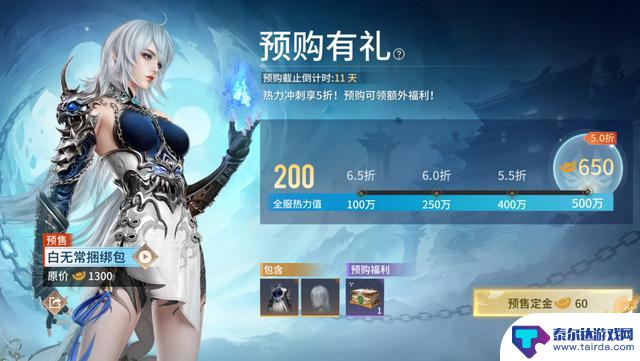

包括游戏内也会使用到的一些角色图：
可能你也会好奇：这些美宣图是怎么做出来的？它们制作起来是否复杂？有哪些需要注意的地方？
今天，我们就会详细地拆解《永劫无间》美宣图的制作过程，涵盖动作设置、基础材质应用、不同贴图的使用、模型拆分以及面部绑定等重要环节。就算你是从未接触过3D的2D美术师，也能通过这次的分享快速上手这类3D美宣图的制作，快来一起试一试吧！
一、动作POSE
1、导入模型

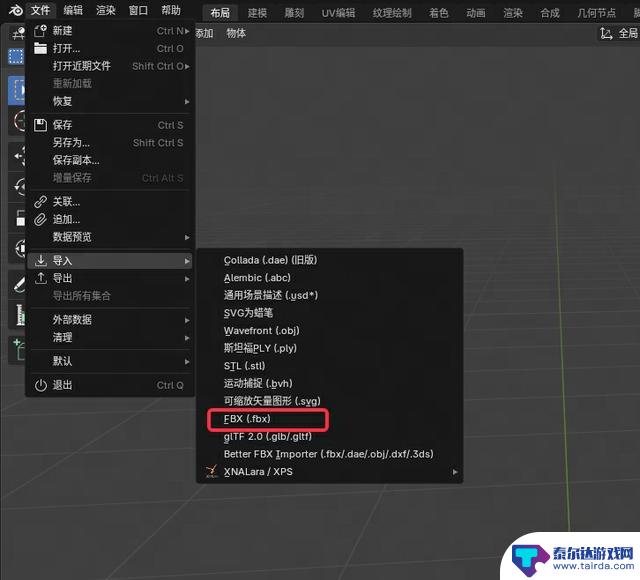

想要做出这样的美宣图，我们首先要在Blender里导入模型，摆好角色的Pose。一般来说我们导入的带骨骼的文件都是FBX格式，如果此时想要宣传的新英雄或者新时装还没有做好，其实也完全可以用其他角色来代替。除非是男女性别不同，一般情况下不同英雄的体格都不会有太大的差距。当然这个也要根据项目的实际情况来决定。
在这个阶段，我更建议大家选择裸模或者一些比较紧身、身上没有太多挂件的英雄皮肤来摆动作，这样可以方便看清身体结构，检查身体透视有没有问题。
2、骨骼介绍

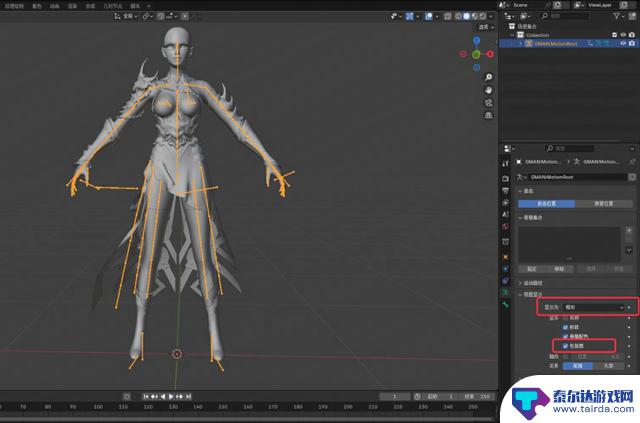

导入骨骼后选中骨骼，选择为在前面，显示可以改为棍型，方便你摆动作的时候骨骼不遮挡你的视野：

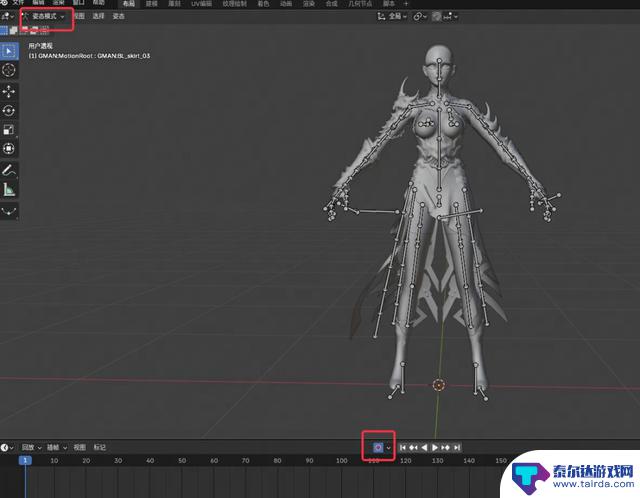

选择骨骼，然后在左上角切换姿态模式。只有在这个模式下你的骨骼关节才能移动旋转摆放动作：
进入姿态模式后的显示样子：

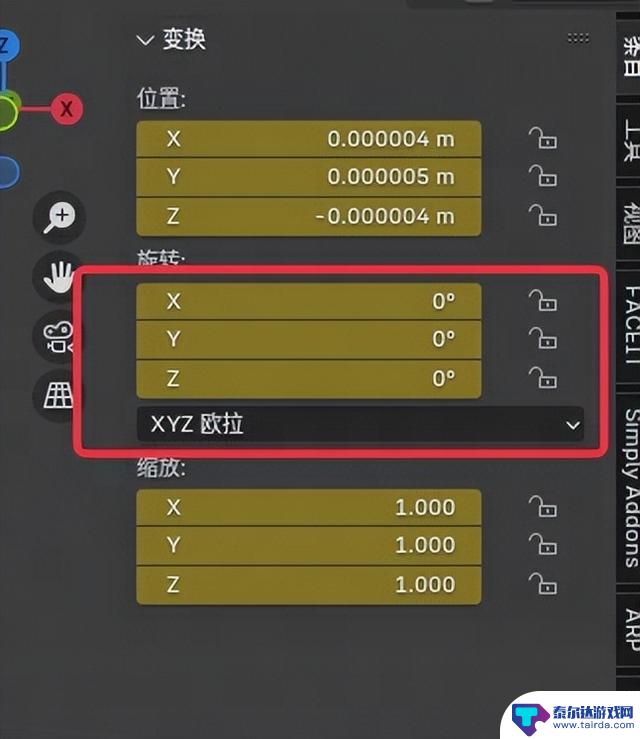

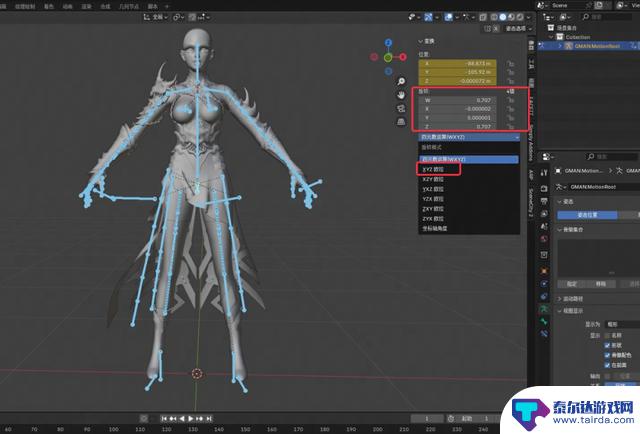

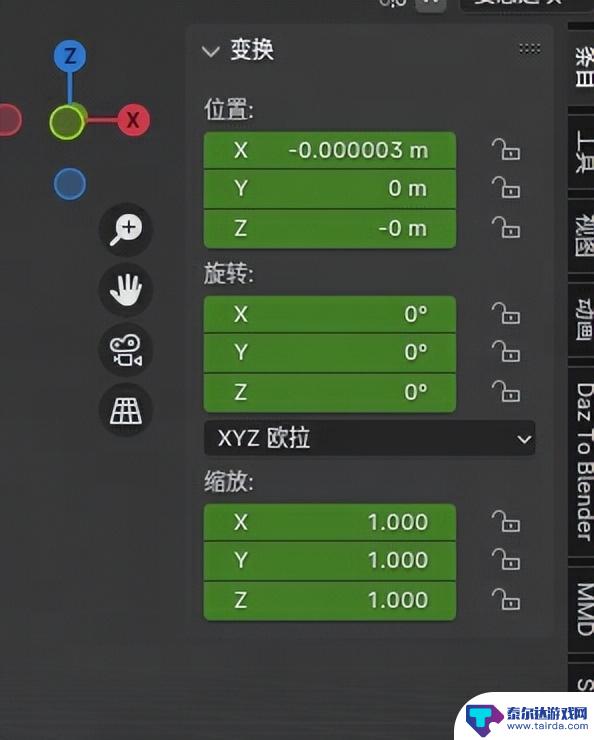

选择所有骨骼然后打开条目，在四元数运算的地方按住ALT键选择XYZ欧拉。
然后你就会发现旋转坐标轴变成了XYZ三个轴方向，这个是3D软件正常的模式。一般默认导入进来是四轴，没人会用，所以动作参数也不能拷贝复制过来。
3、关键帧介绍
拿到模型的第一步就是进入姿态模式，启动自动K帧模式，然后把第一帧K一个Tpose作为默认备份动作，方便随时恢复到初始动作。

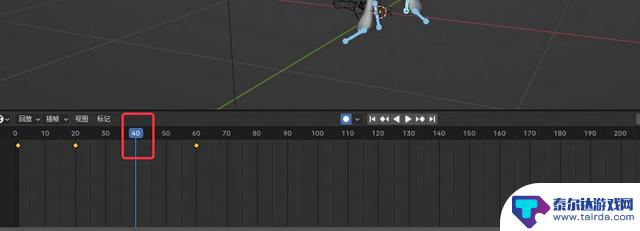

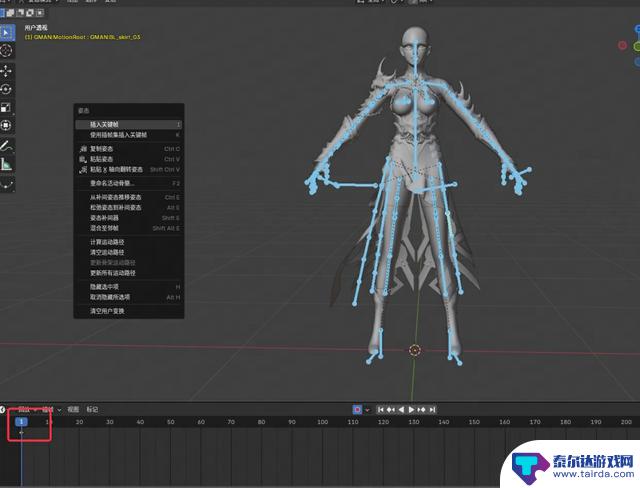

选择所有关键骨骼，选中状态是蓝色的，然后鼠标右键插入关键帧。左下角有小黄点就代表你在这个时间轴位置K了一帧，之后你在其他时间位置摆动作只要拉回到第一帧他就会恢复成Tpose状态：
4、摄像机参考图
新建一个窗口，按0进入到摄像机视角，取消显示叠加层，这样就会屏蔽掉骨骼关系、线和透视线，方便我们预览动作。骨骼打光操作在我们主窗口进行就可以，不过这样也会屏蔽掉我们的参考图，所以我们可以点开右边的小箭头，打开选项，把一些选项关闭：

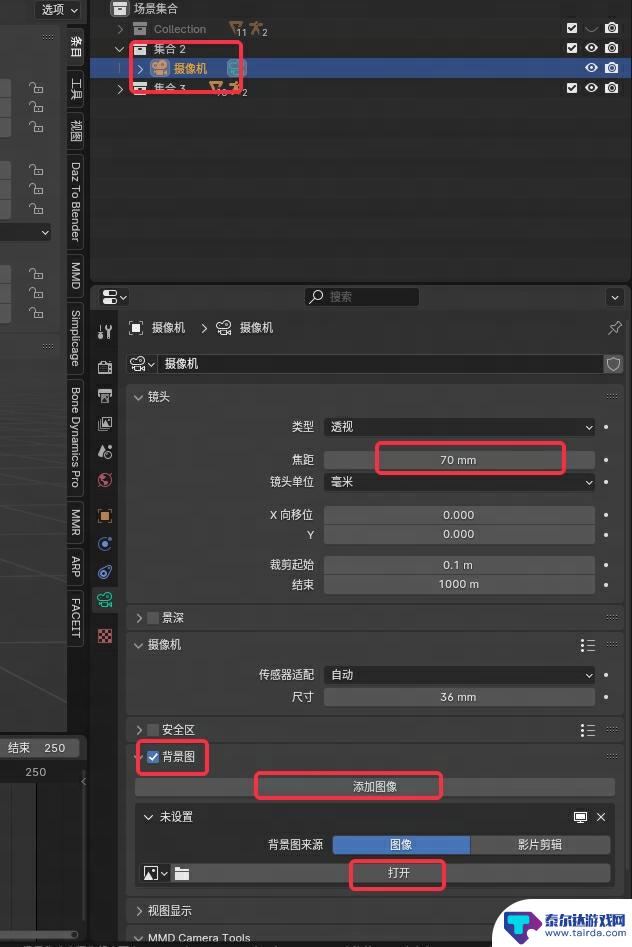

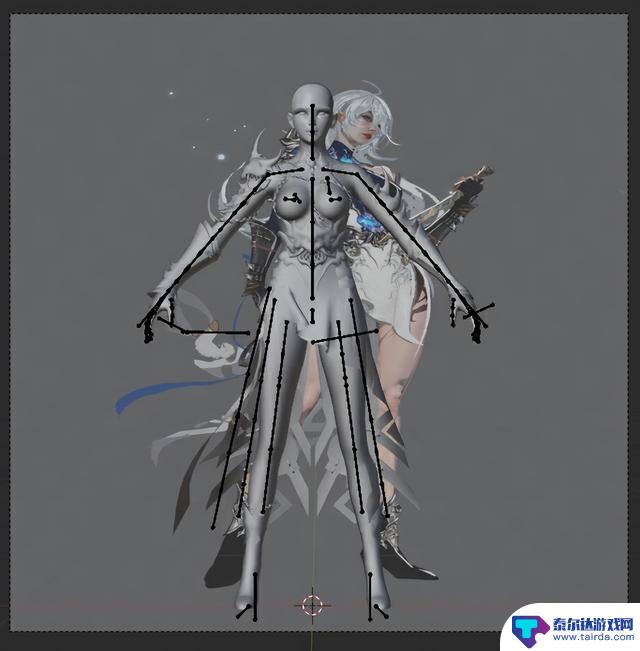

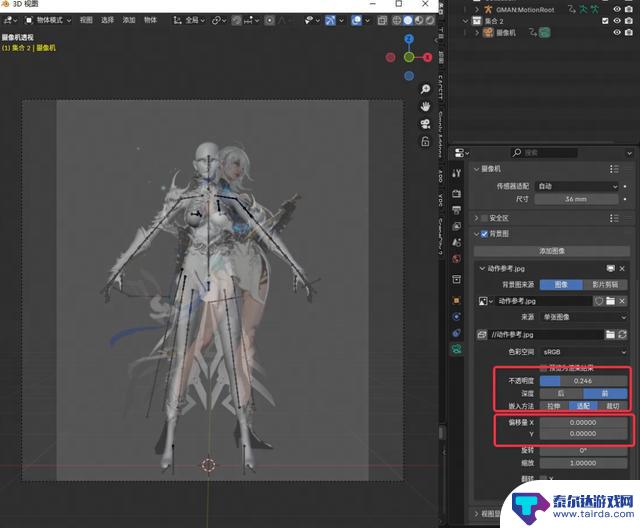

回到物体模式，选择我们的摄像机，在下方属性窗口里勾选背景图，点击添加图像，然后再点打开。渲染人物的焦距不要太低，一般为70mm，太低的话透视会特别大，容易把角色拉变形：
选择动作参考图导入：
5、摆动作

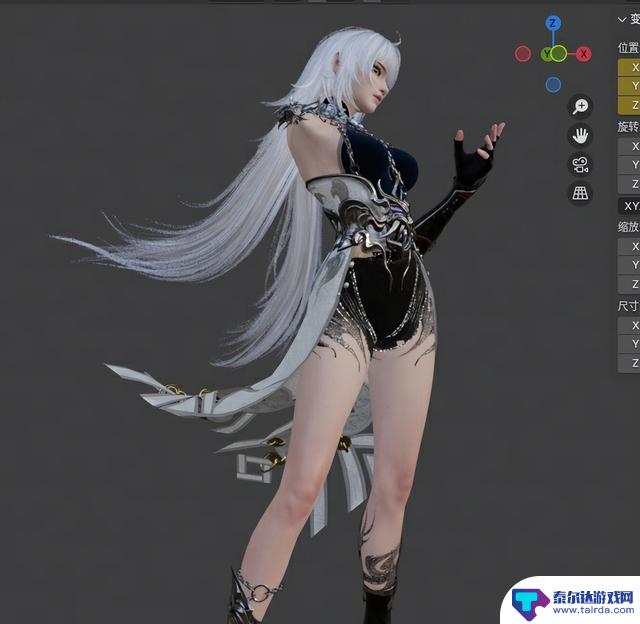

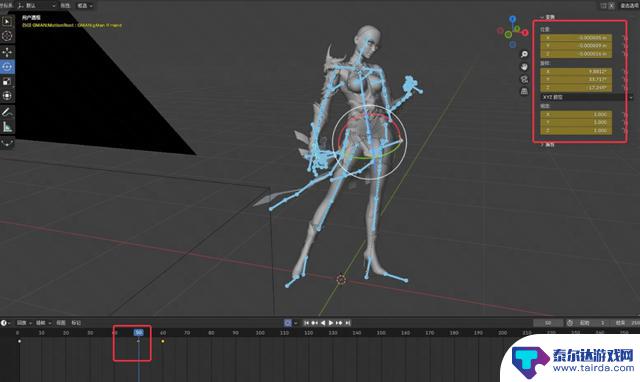

一切准备完毕后就可以开始摆动作了。先把下面的关键帧随便拉到一个位置，然后鼠标右键插入关键帧。

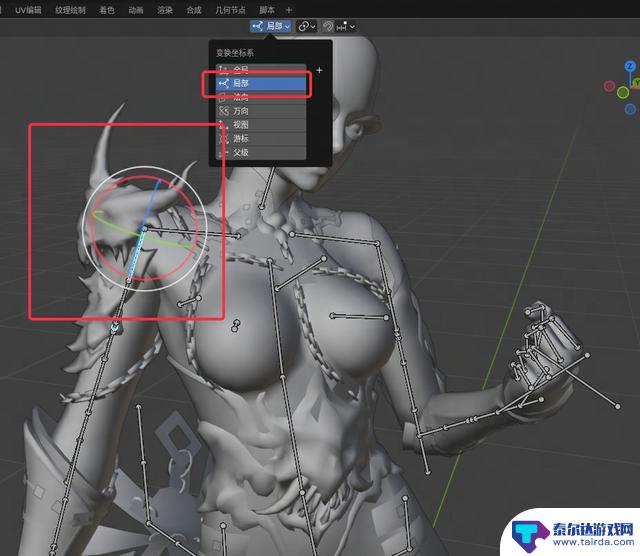

旋转移动骨骼的时候可以把坐标方向改为局部，这样更加方便你旋转移动：
确定好动作之后，记得时刻鼠标右键插入关键帧保存。如果没有打上关键帧，下次再打开文件的时候你之前辛苦摆的动作就没了。 后面如果还需要摆其他动作，就把时间轴移到下一个时间点重新摆动作就行。
6、复制动作

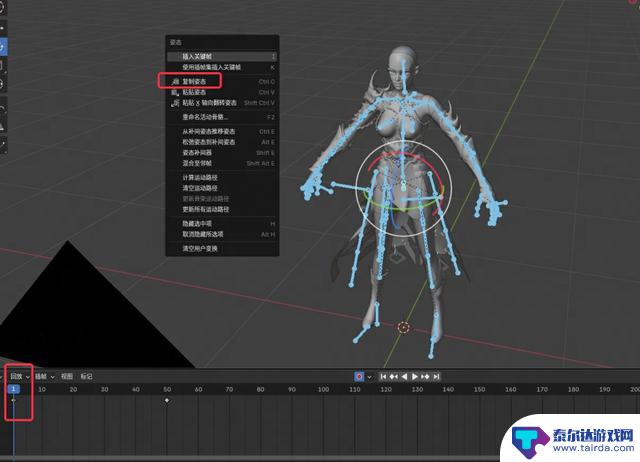

之前摆的一个动作想拿来改一改怎么办？比如我想要这个Tpose动作，那就先把时间轴移到你之前摆好动作的位置，然后选择所有骨骼，鼠标右键复制姿态：
然后再把时间轴移到你想要的时间位置，鼠标右键粘贴姿态，这样你的动作就复制过去了。
那当模型好了之后该如何把白模动作应用在新模型身上呢？其实也是和上面的办法一样，但是很多人导入进去后复制粘贴发现没有用，是因为你的骨骼命名没对上。Bender里的所有模型骨骼物体是不能重复命名的，如果有同样命名的物体被导入，它就会在后面帮你加一个编号。
模型没有完成前，可以利用上述方法先用白模摆好动作，后面直接复制骨骼动作给完成好的角色模型就行。
二、材质节点
1、导入贴图材质

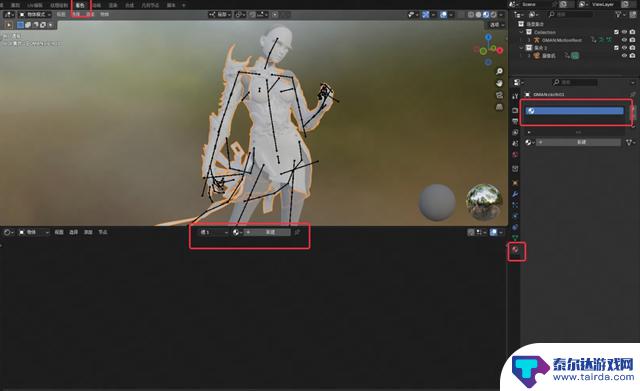

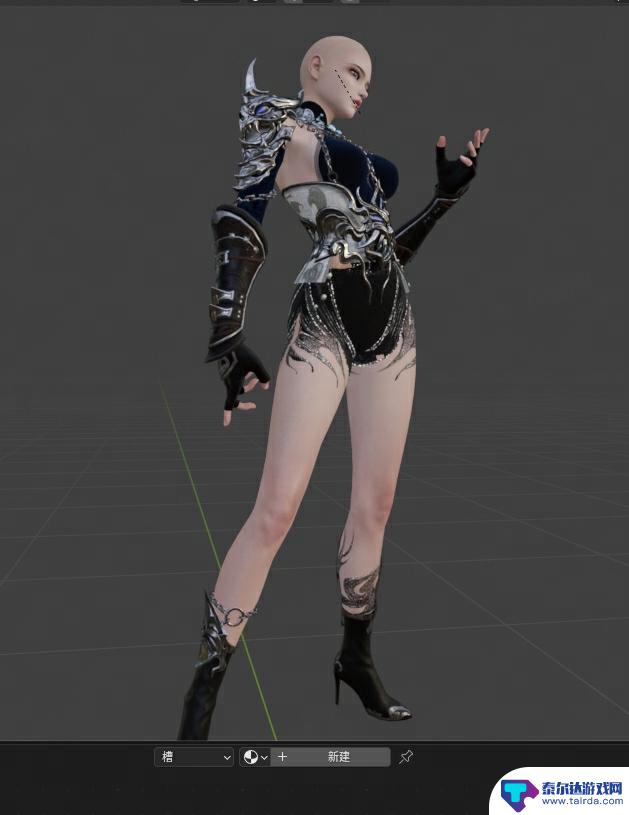

进入到材质节点窗口，下方红框为调整材质参数的位置 ，点击新建创建节点：

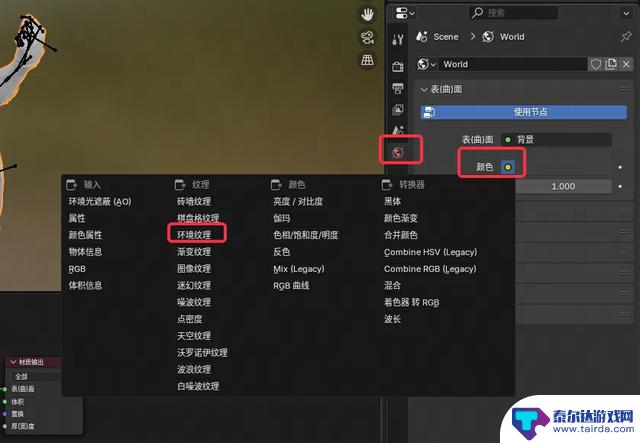

在调整材质前先导入HDRI贴图，方便材质反射高光的时候可以增加环境细节：

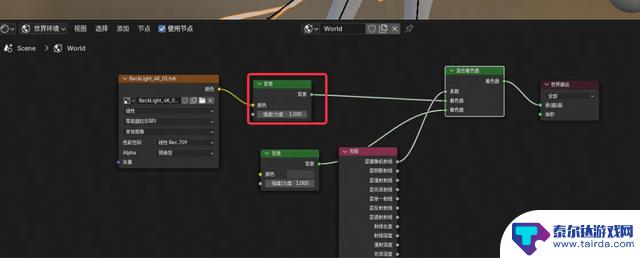

环境节点的连接方式：下图上面的背景是强度控制HDRI的光源强度，下面的背景是控制背景颜色。这样连接的好处在于保证HDRI光的同时背景不会显示HDRI的背景太乱。如果想保留HDRI细节的话不需要连接点，直接上面环境纹理打开贴图就行。
导入好HDRI环境后就可以开始调整材质了。如果HDRI效果不太明显，还可以简单给一些光源，方便观察材质细节。

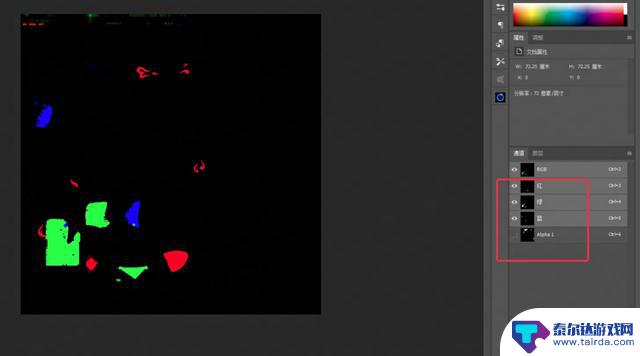

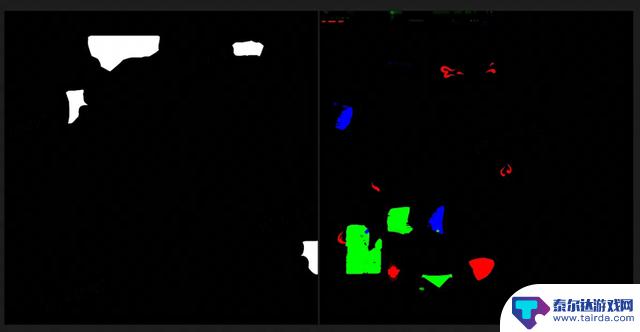

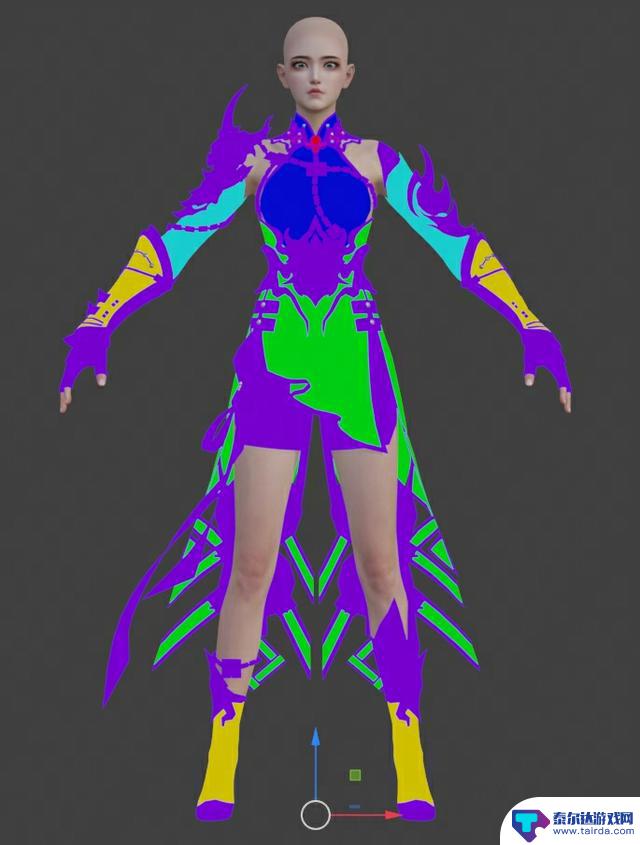

先导入MASK贴图区分不同材质的区域。可以看到MASK贴图信息里红蓝绿APLHA通道四张贴图，因为Blender透明通道识别的问题我们不能直接把这张贴图丢进节点里使用，把ALPHA通道删除保存一张JPG或者PNG，然后ALPHA通道单独导出一张贴图（最新版本的Blender这个问题已经修复了，可以正常识别贴图，不用拆分ALPHA通道了）。
导出的贴图

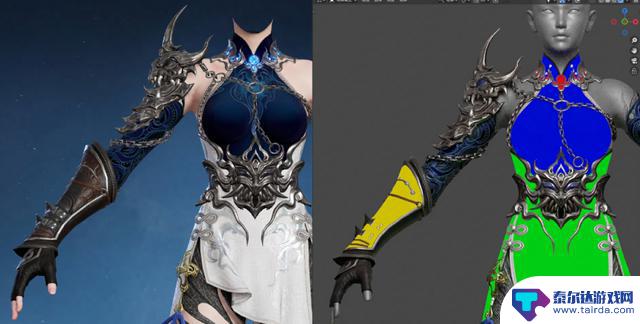

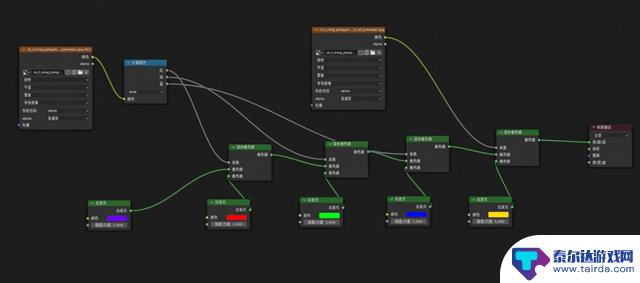

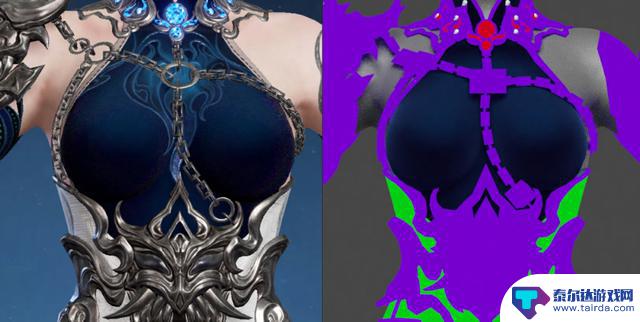

然后丢进节点编辑里，用分离颜色节点来区分不同贴图。节点连接图和节点连接效果：

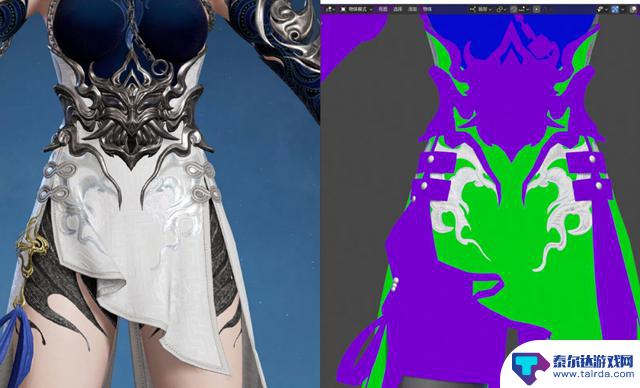

根据MASK区分贴图来调节不同材质，或者添加2U细节贴图特效等：
2、材质贴图连接
常规材质节点连接方式，从上到下为颜色贴图、材质贴图、法线贴图，其中材质贴图和法线贴图的色彩空间需要改为非色彩模式，颜色贴图如果有ALPHA通道的话也要连到ALPHA节点上，起到透明贴图的效果。
材质贴图的RGB有着不同的作用效果，具体根据项目习惯使用。我们使用的一般是R为金属材质、G为粗糙度材质、B为OA贴图。
OA贴图可以增加一个混合颜色节点，混合模式改为正片叠底。这样可以把OA贴图上的接缝阴影细节渲染在模型上，增加模型的体积感。
如果你的物体有反射，记得打开折射率等级。一般默认是0.5，可以根据你的强度需求调整，下面的高光染色还可以改变高光反射的颜色。

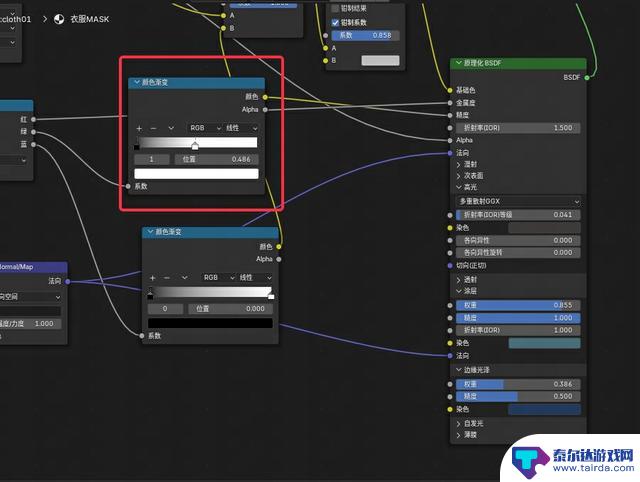

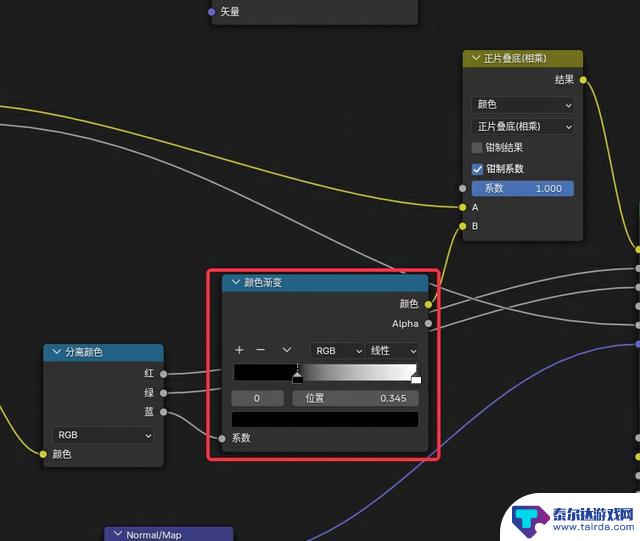

如果你觉得OA效果不够明显，还可以在中间插入一个颜色渐变的节点，通过拉强黑白对比强化贴图效果，此方法还可以用在金属材质和粗糙度效果上，让你的材质效果更光滑或者反光更弱等等。

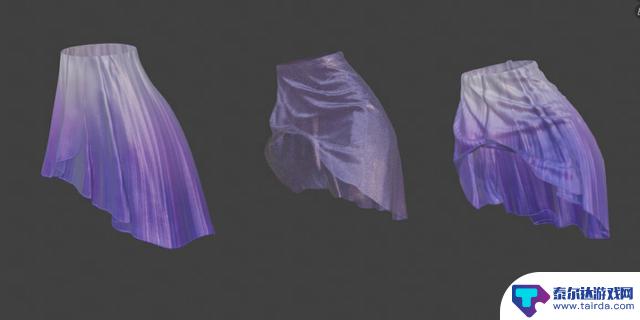

下图为不加OA、加OA、OA加强渐变的效果，具体可以根据需求自行调整：

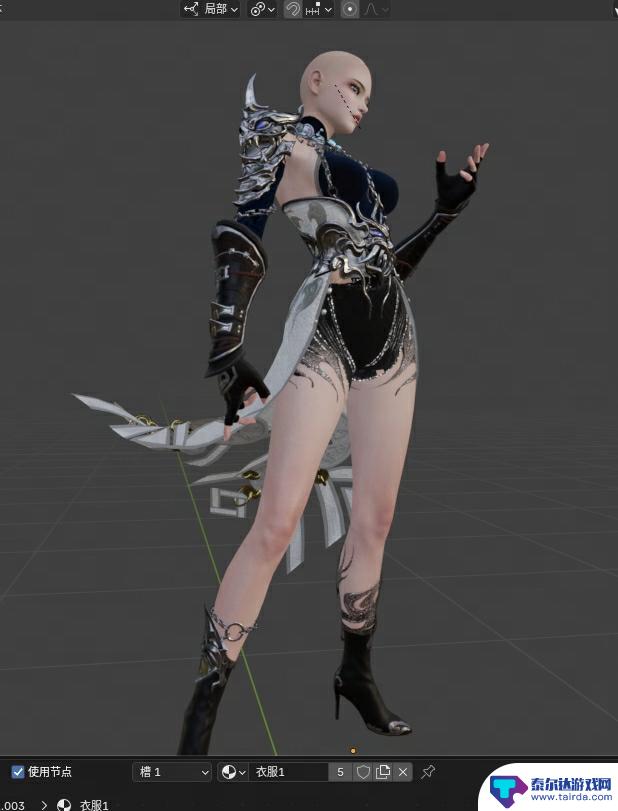

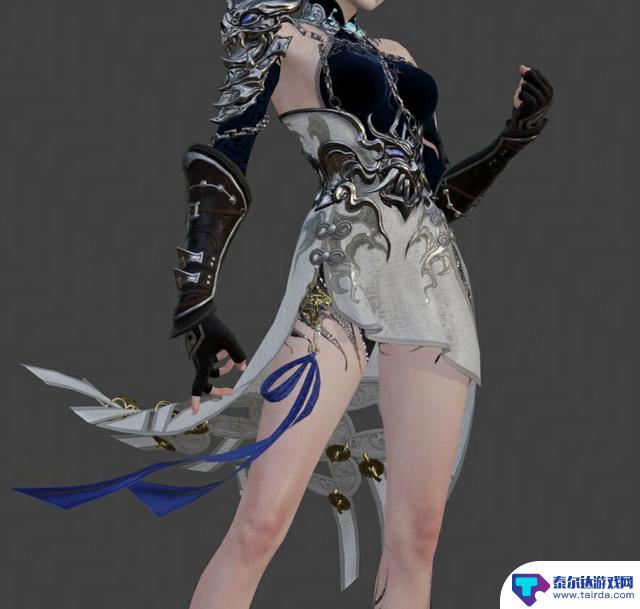

对照引擎效果，我们加强了粗糙度的强度，让金属质感更强烈一些，同时给颜色贴图又叠了一层正片叠底，让金属部分和皮革部分的颜色更偏向引擎效果：
调整完基础材质效果后，我们可以把它复制到其他材质上，在此基础上调整改造。
3、2U使用和细节添加
接下来我们调整绿色通道部分，也就是裙摆部分的布料。

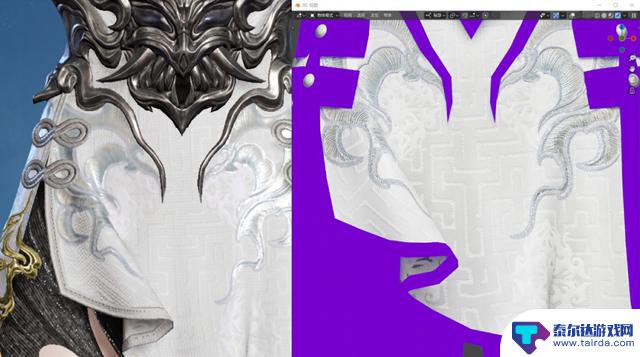

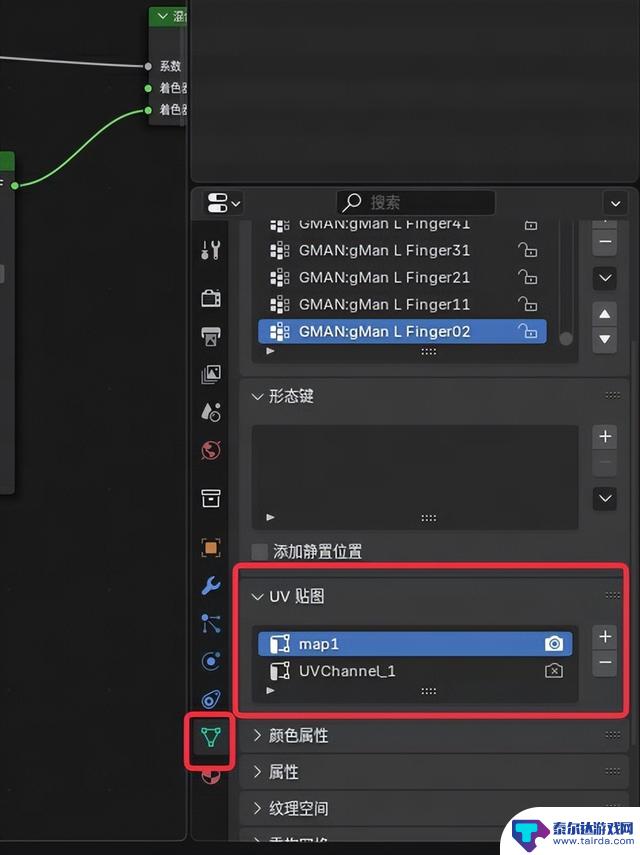

打开数据面板点开UV贴图，我们可以看到有两套UV，UV1是map1，UV2是UVchamnnel_1：

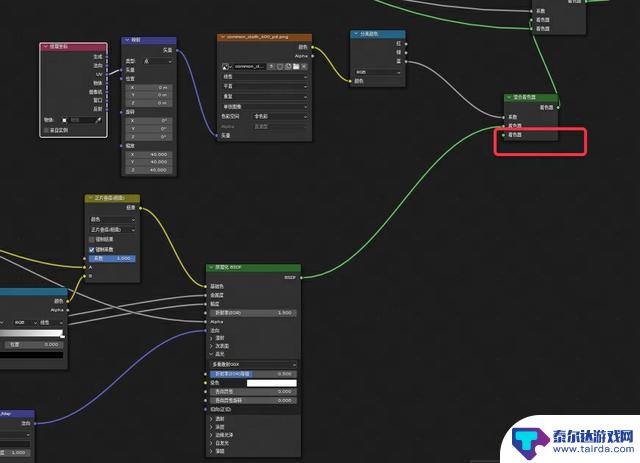

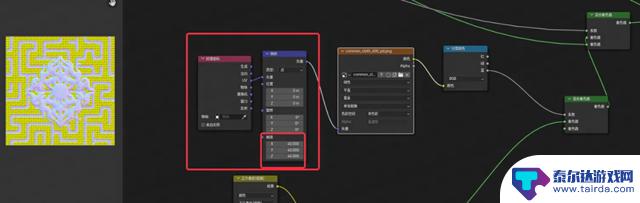

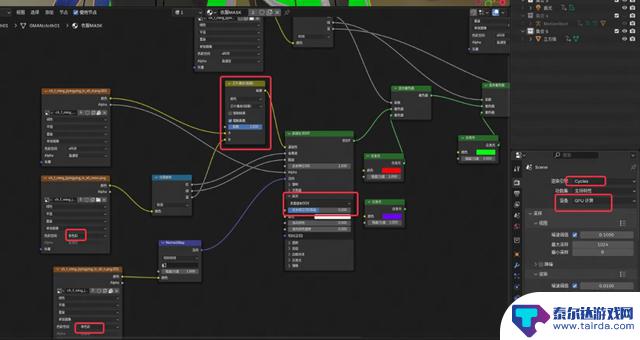

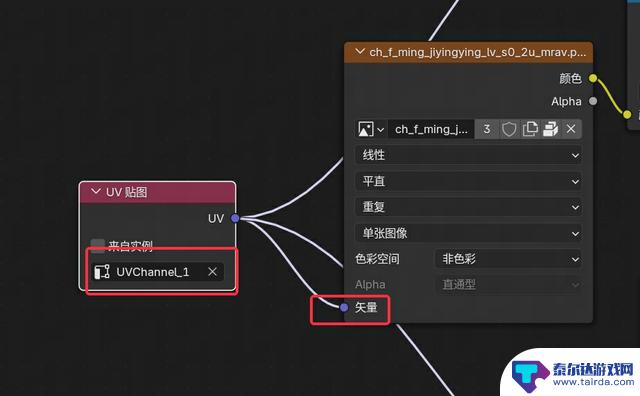

UV2的节点连接方式在MASK混合着色器下面，再连接一个混合着色器，然后利用颜色贴图的ALPHA通道充当MASK连接在系数上。同时在UV2贴图矢量地方连接UV贴图节点，并且选择UV2的命名。
这样我们的UV2贴图就连接上去了，这一部分的UV2贴图是控制裙摆上的刺绣纹理材质，布料的花纹效果由细节贴图添加。

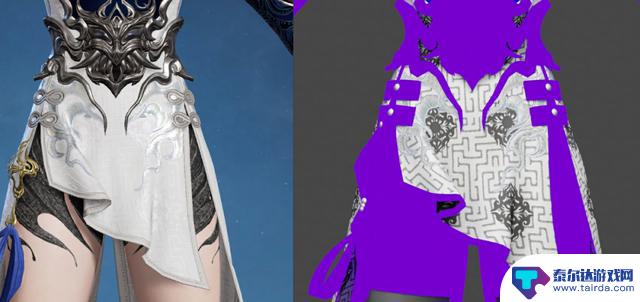

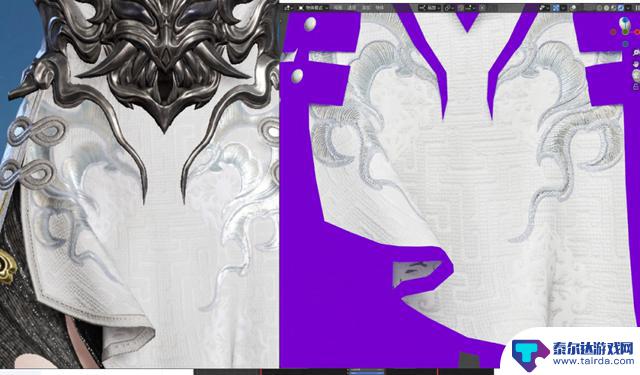

细节贴图MASK的连接方式和效果：
然后再去连接花纹部分的材质节点，像之前一样把我们的基础材质复制连上就行：
可以看到花纹的细节我们就有了，但是布料上的纹理还没有：

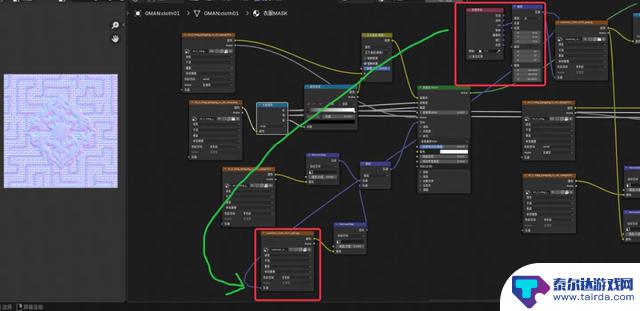

我们再重新回到全白布料的材质节点上，加入矢量运算节点，把法线贴图连上：
这样我们布料的细节也就有了。如果你觉得细节纹理太强，可以把法线强度削弱一点，改为0.5左右。
4、丝绒材质

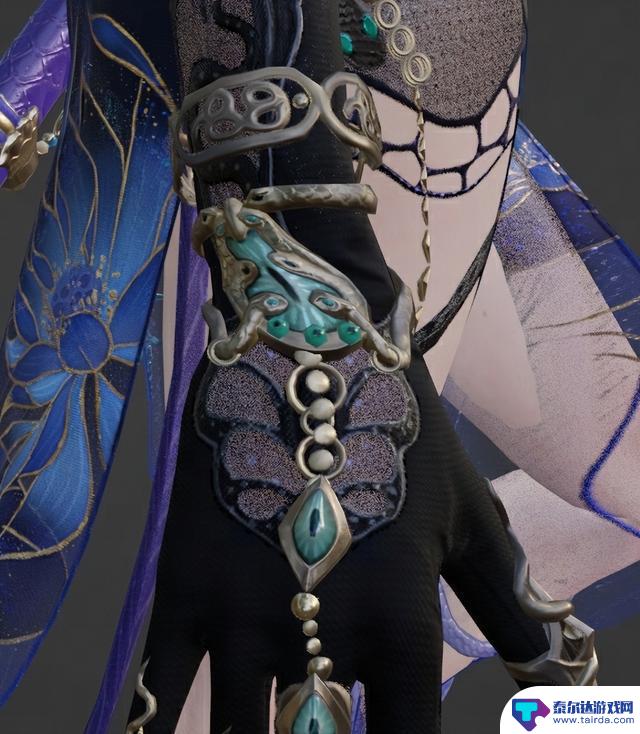

接下来我们制作蓝色部分的材质。先把基础材质复制过来，然后是关键的两个节点：一个是涂层（也就是光泽度），一个是边缘光泽。
这两个数值效果一开基本就有丝绒的效果了，然后我们根据引擎效果再细调一下参数：
后续花纹添加和裙摆一样也是2U贴图：
5、玻璃材质

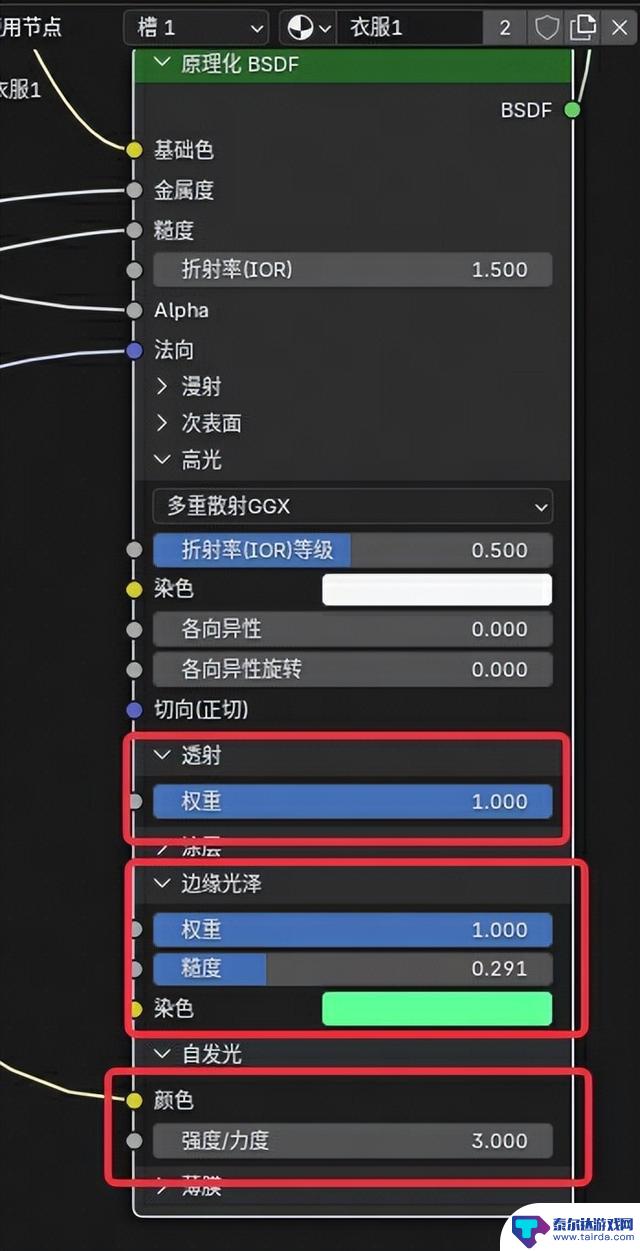

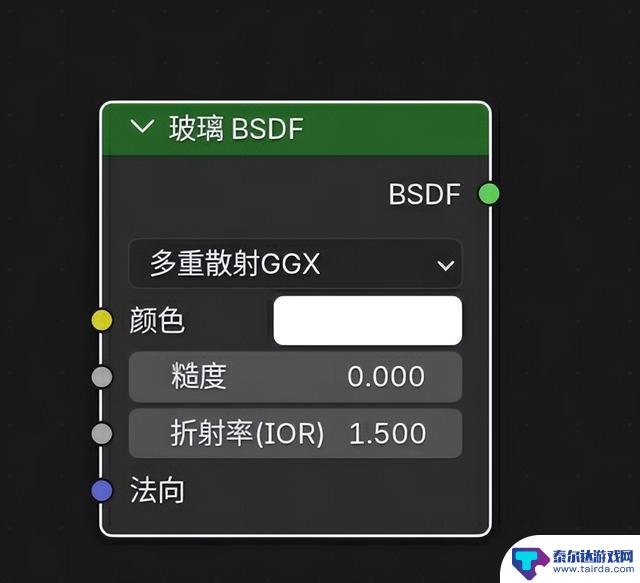

透射节点就是玻璃材质，你也可以直接创建玻璃节点，透射权重越高玻璃质感越透 ，然后还可以加一些边缘光泽在上面，有一些流光特效的感觉，也可以用后面的权重方法增加。再加一些自发光，自发光的目的是让宝石看起来更加透彻干净明亮，一般具体参数根据情况自行调节。
6、皮肤材质
身体皮肤材质一般和常规材质一样连接就行。唯一的区别是皮肤没有金属材质的，所以金属数值给0就行。然后通道里多了一张3S次表面的MASK贴图，他会控制你皮肤3S的范围。R是粗糙度，G是AO，B是3S：

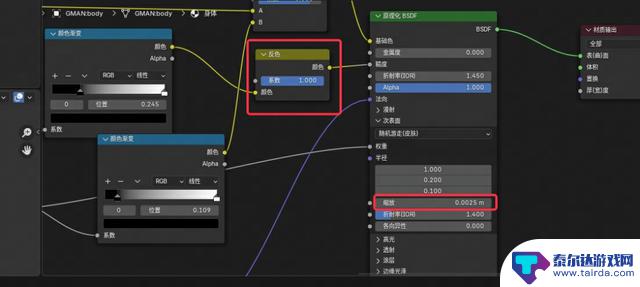

3S节点，身体粗糙度如果不对的话可以加一个反色，有些是因为不同软件或者引擎的规则不同，黑白面是反的。次表面的强度调节为缩放数值，皮肤参数一般在0.0025：

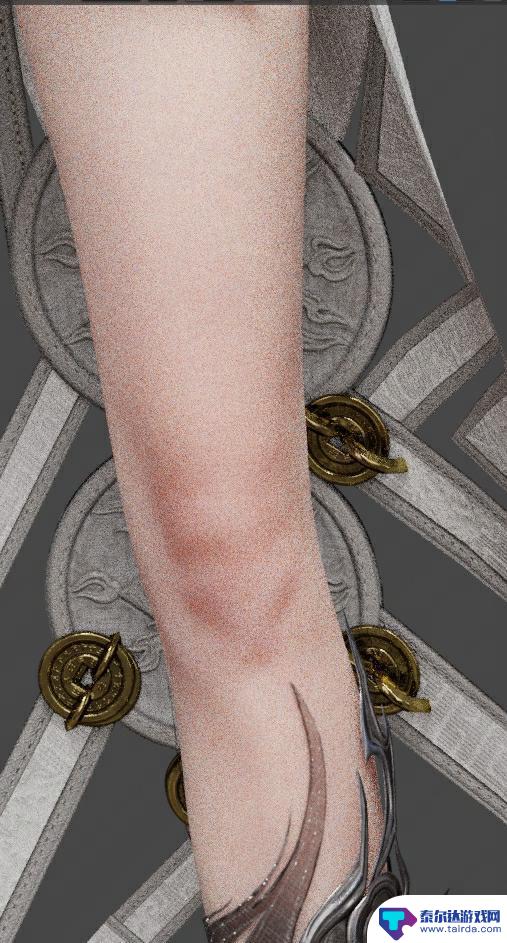

次表面效果不强的话可以取消3S贴图，如果出现这张白线的情况一般是面太少了，可以表面细分加一下面就好了。不开3S的效果，开3S的效果，开表面细分3S的效果，3S材质的添加也会加长渲染时间速度：

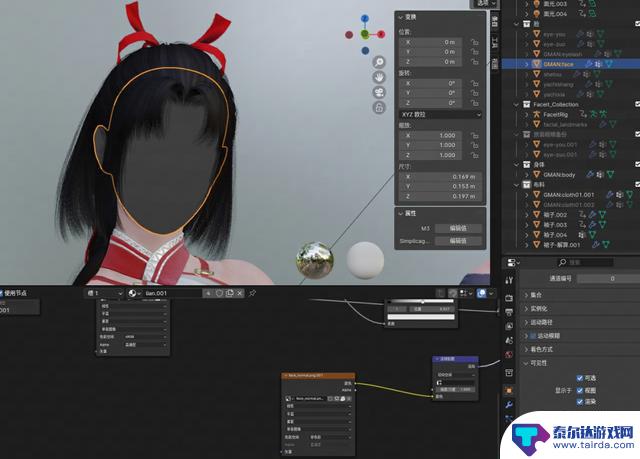

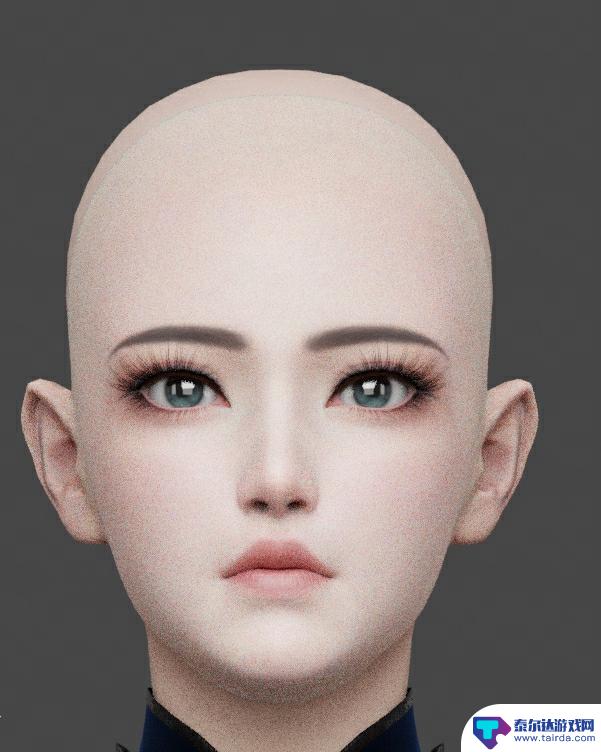

然后是脸部材质的注意事项，因为皮肤都开了3S材质的效果，所以眉毛的地方会变得特别透明稀薄，你可以做一张眉毛的MASK贴图：
对准脸贴图画一张MASK来区分有3S的部分和没3S的部分：
当然，如果想要更好的效果，也可以使用一些插件来制作实体的眉毛，在这里就不多展开了。
7、眼睛材质
粗糙度拉到最低，足够光滑反射就行，然后做一张瞳孔自发光的贴图，这样你的眼球部分看起来会更有层次体积感。如果模型精度够高，有单独的眼球瞳孔模型的话就不需要这么麻烦。
三、面部绑定

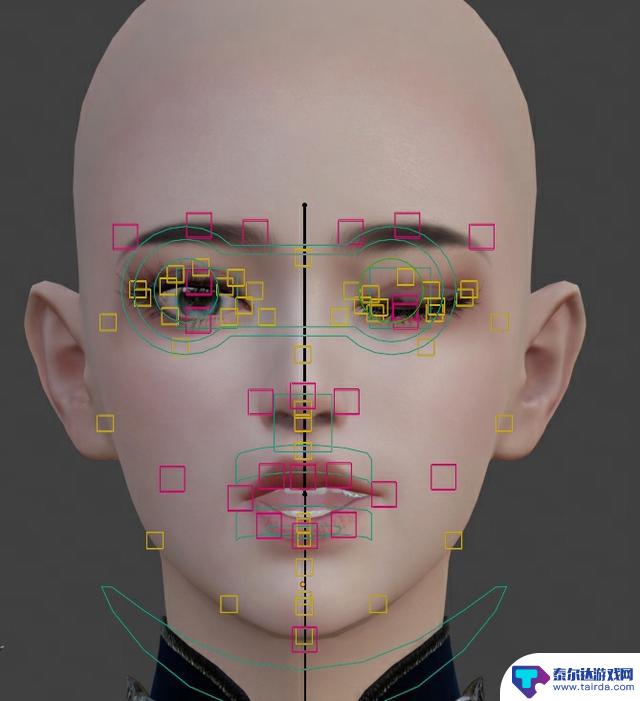

面部绑定，推荐可以去试一试Blender的一个插件Faceit，利用这个插件我们可以快速地在角色脸上有一套绑定控制器。

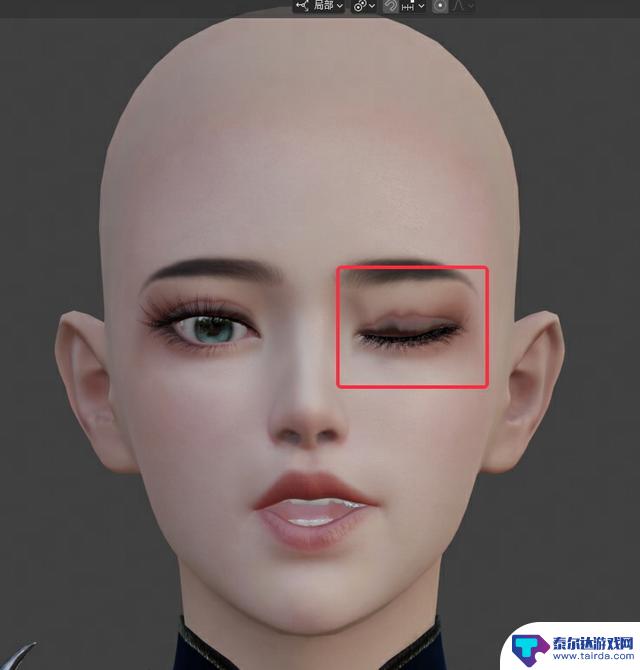

如果出现这种变形的地方可能是权重上的问题，我们可以刷一下权重或者用雕刻工具给它抹平一下：

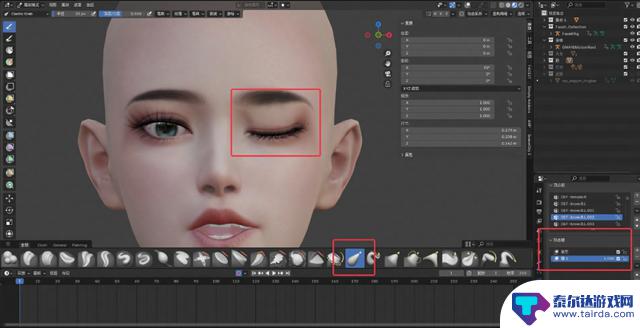

利用雕刻功能修补变形的地方，修补的时候记得打开形态键，这样之后想恢复到初始状态把右下角键1的值拉到0或者删除就行。
四、模型调整

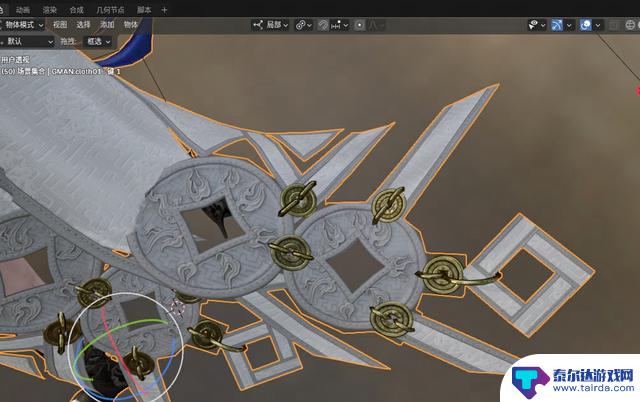

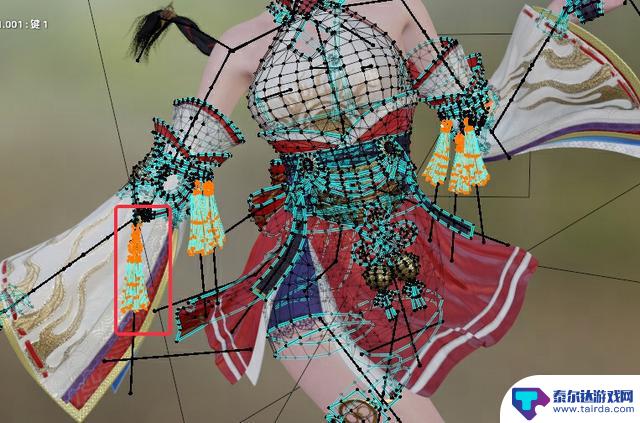

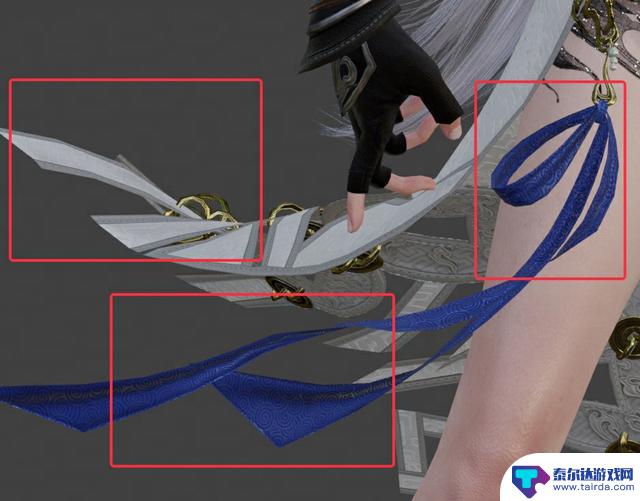

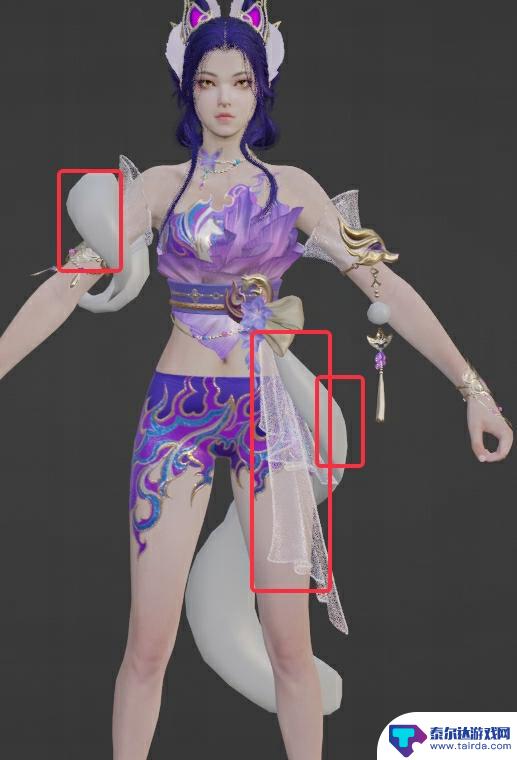

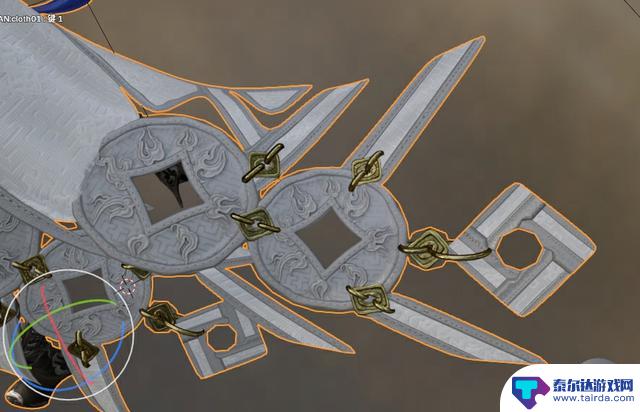

一些骨骼动作会导致身上一些贴身物件变形扭曲，这样会增加后续修图的工作量。

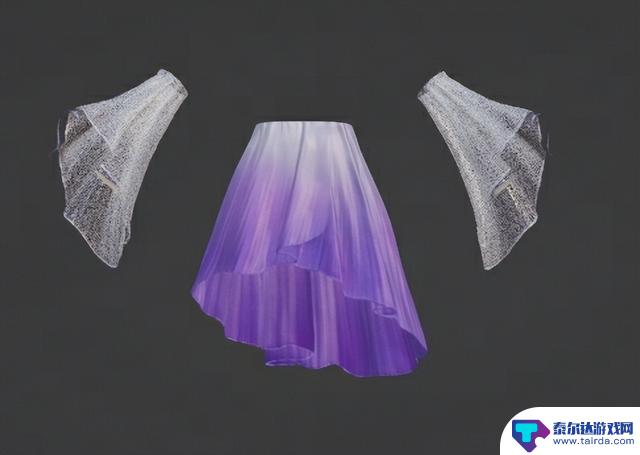

我们可以进入到Tpose拆分出没有变形的部件：

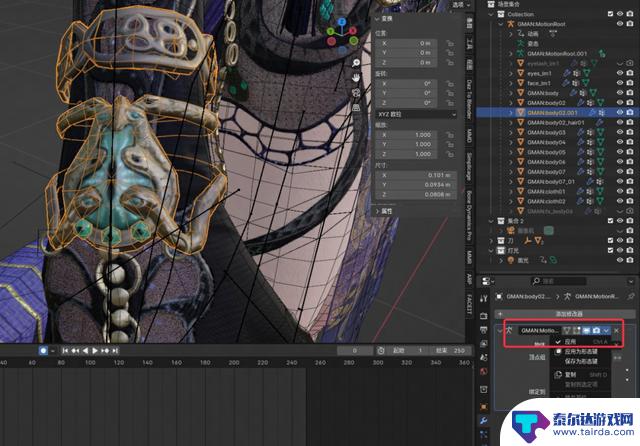

然后在骨骼中应用，应用后拆出的模型就不会跟随骨骼一起动，把没有变形的模型移动到对应动作位置，防止模型扭曲变形：

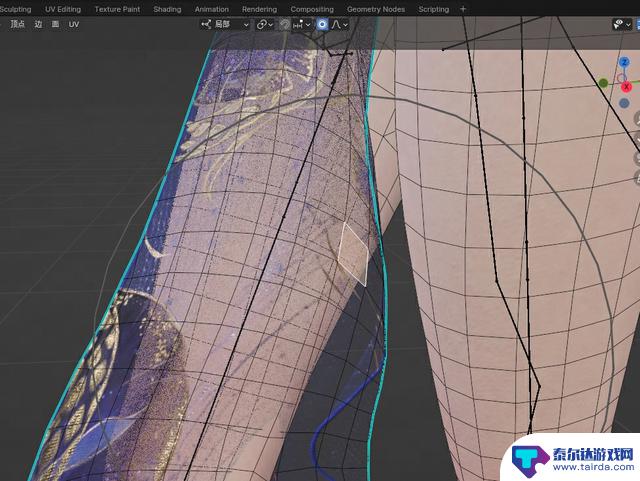

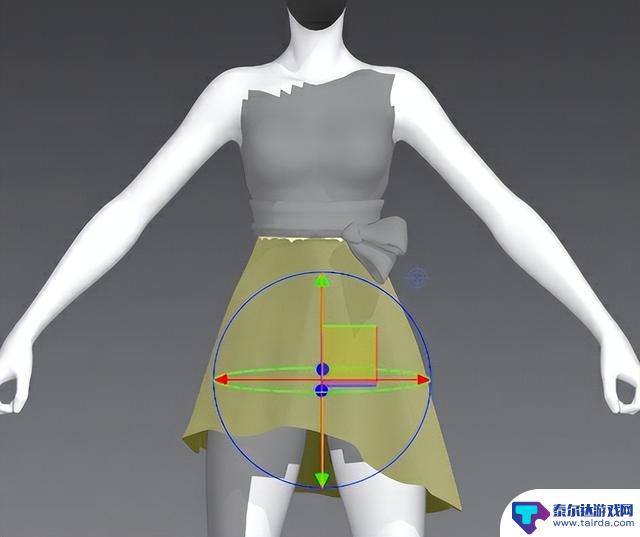

穿模的地方也可以使用软选择进行拉扯，把穿模的地方拉出来，按G会出现一个圈控制影响范围，滑动鼠标滚轮可以控制大小。
利用软选择和雕刻功能，我们可以去修正一些模型拉伸的地方：
五、布料解算
1、布料解算方法1
复杂的布料推荐使用Marvelous Designer布料解算。布料上如果有许多零散配件可以单独拆出来，只解算布料，等解算完把零件移动到布料上对应的位置。
导出模特，把要解算的布料隐藏，把模特身上的零碎物体比较耽误解算的零件删除，以免布料和零件穿模。
如图分别导出角色的Tpose和动作模型：

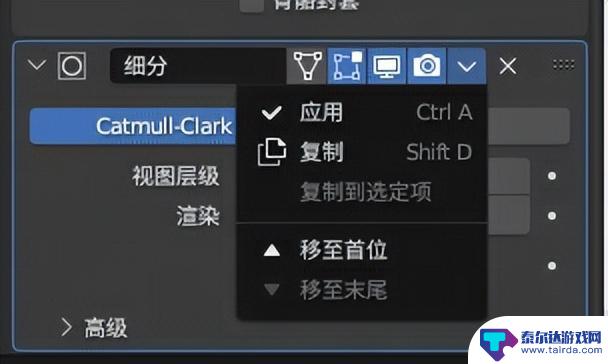

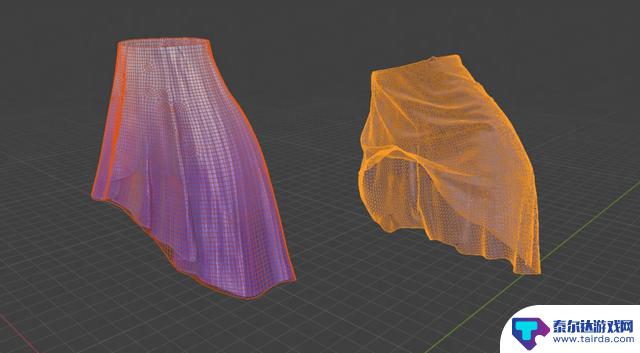

再导出Tpose布料模型。布料导出时记得细分加面，否则结算的时候布料面数不够柔滑，记得点应用才会起效果，只渲染的话不用点应用。
MD导入文件，先导入Tpose模特，然后删除一些可能会和布料穿插的模型，方便布料解算：

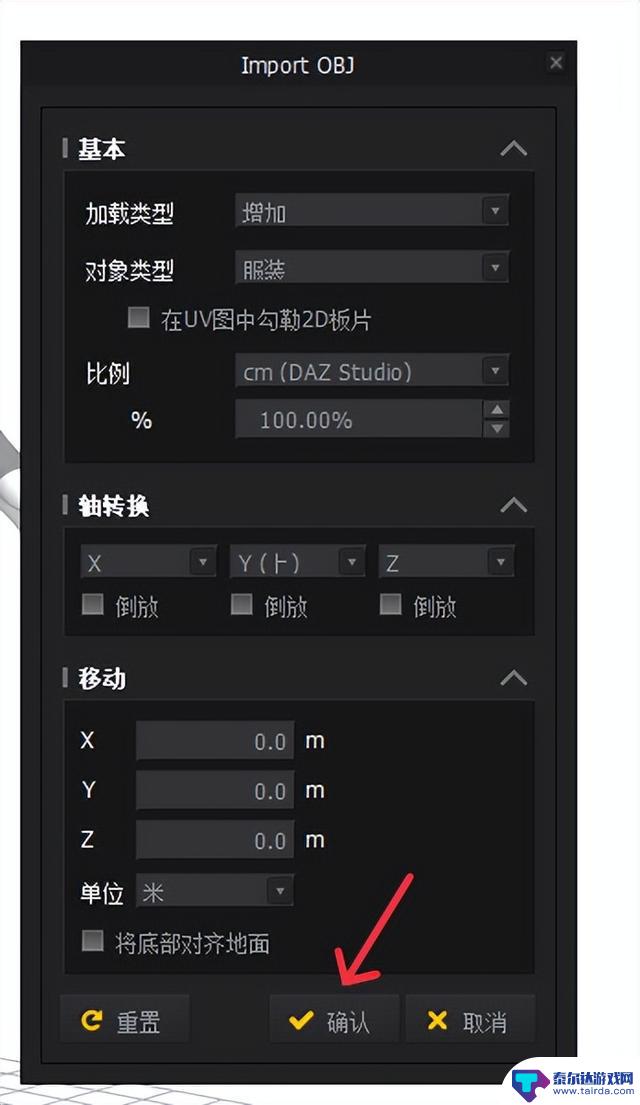

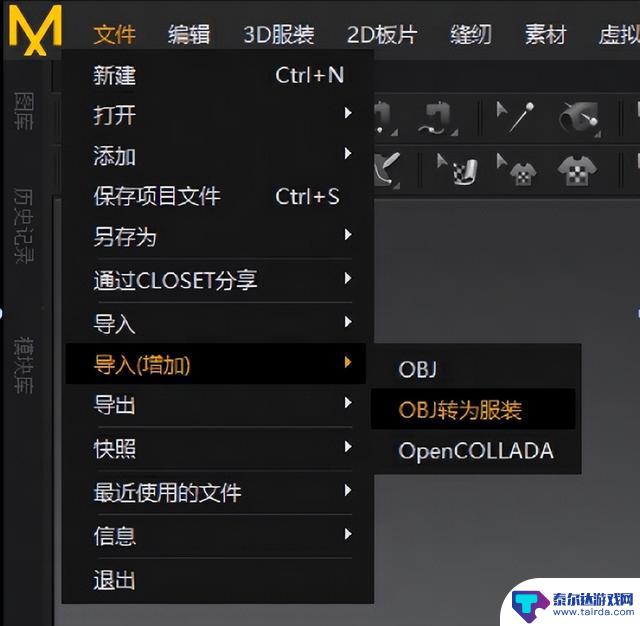

导入增加 OBJ转为服装，然后选择要解算布料的模型：
转为布料的模型，点解算布料，就会有物理模拟的效果了：
下图为隐藏模特选项，方便后面框选固定针。如果发现布料结算炸裂的问题，很可能是你模型导出尺寸太小。

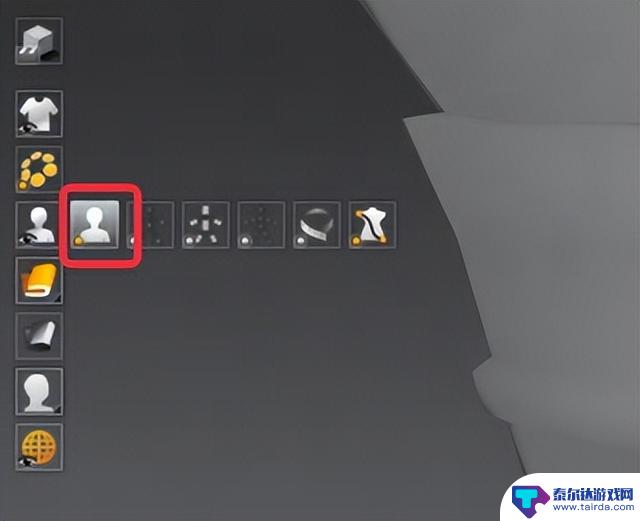

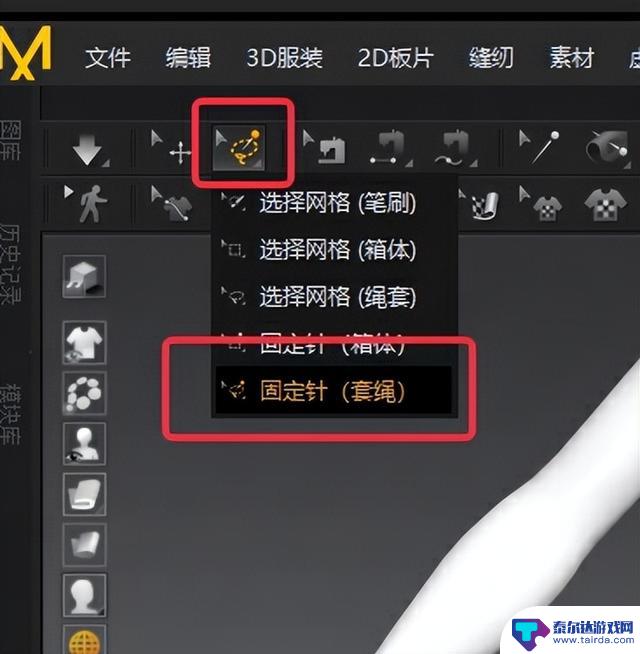

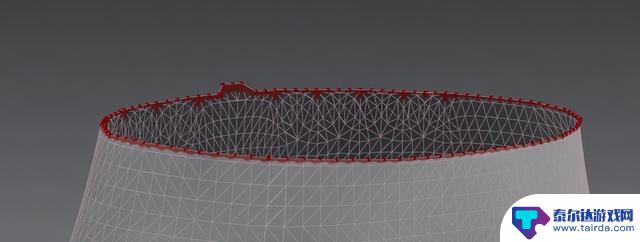

鼠标按住不动，打开隐藏栏选中固定针工具，用套索工具框选需要固定位置的地方：

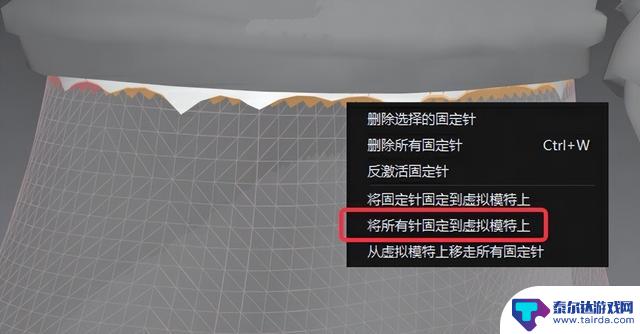

鼠标右键，将所有针固定虚拟模特上。固定在模特身上的固定针是深红色的，固定完后布料会跟随模型动作一起移动：

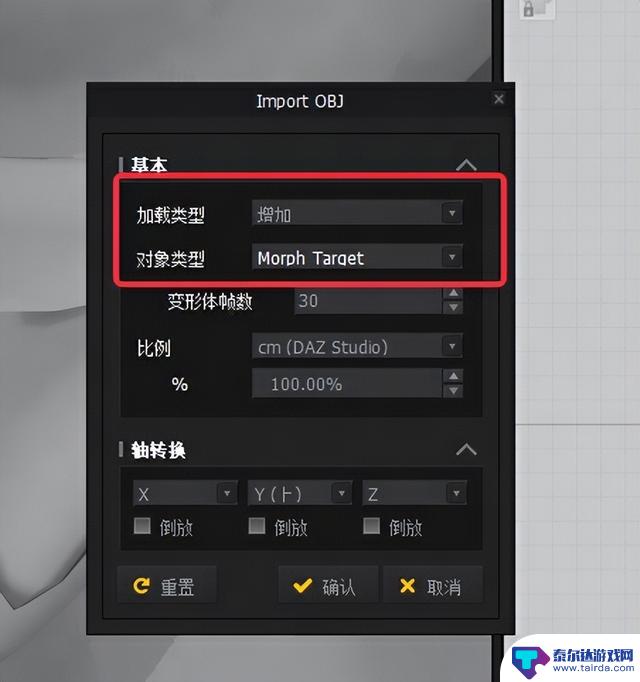

再次选择文件-导入-OBJ，加载类型选为增加，对象类型MORPH TARGET，然后导入之前导出的动作OBJ模型：
人物模型就会从Tpose转换为摆好的动作，布料也会跟着一起变化。Tpose和动作模型一定要一致并且UV一样，否则会出现导入失败的情况。
常用功能：选择布料，鼠标右键可以选择硬化和冷冻。硬化布料可以让布料变得不是那么柔软，模拟皮革相关属性；冷冻则是让布料固定不会被解算，常用于多种布料一起解算的时候固定调好造型的布料。

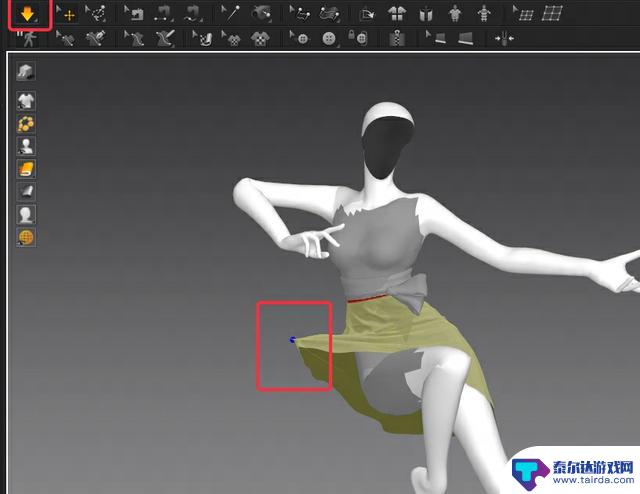

点击左上角布料就会解算，鼠标拉扯布料制作各种造型。还可以用固定针固定住部位，拉扯让布料滞空。

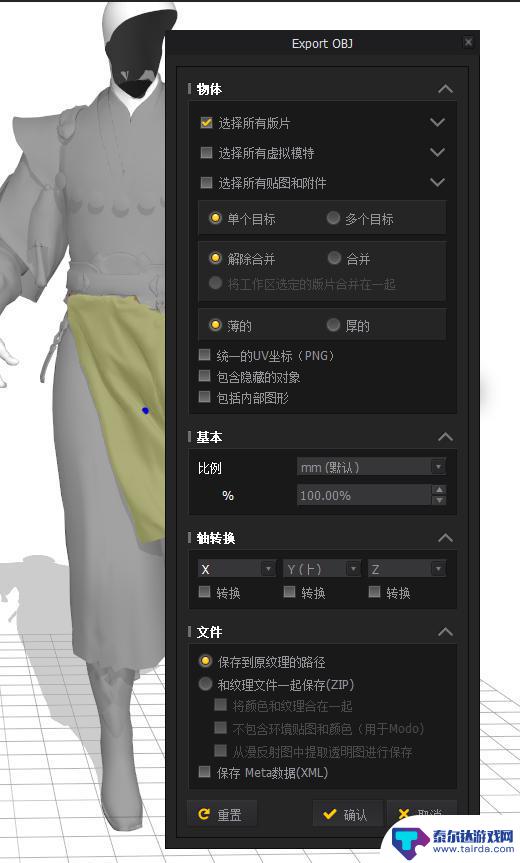

在MD中选中物体，导出OBJ模型：

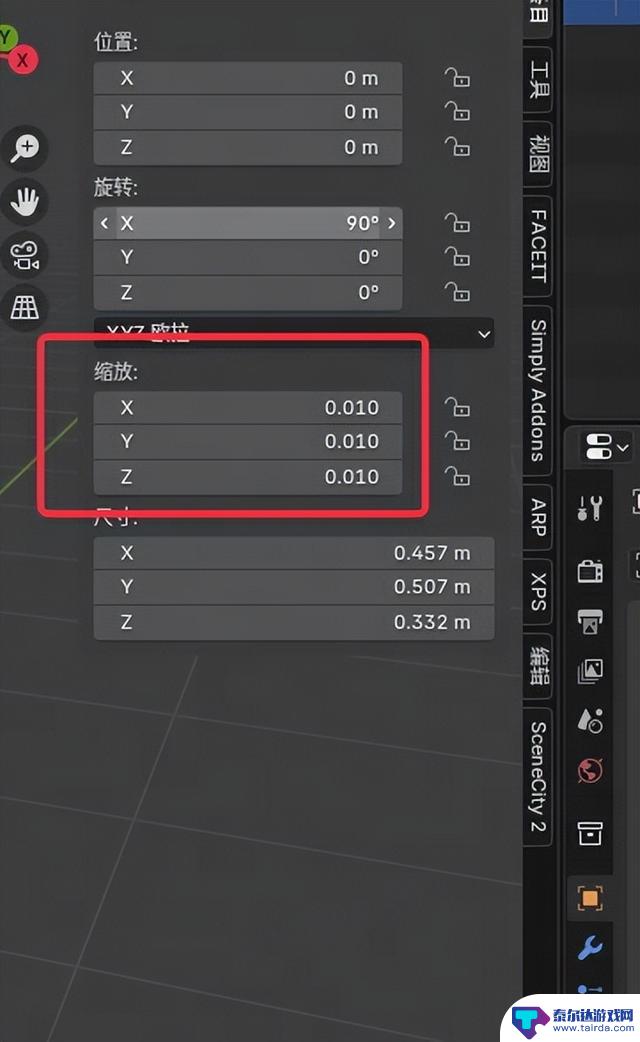

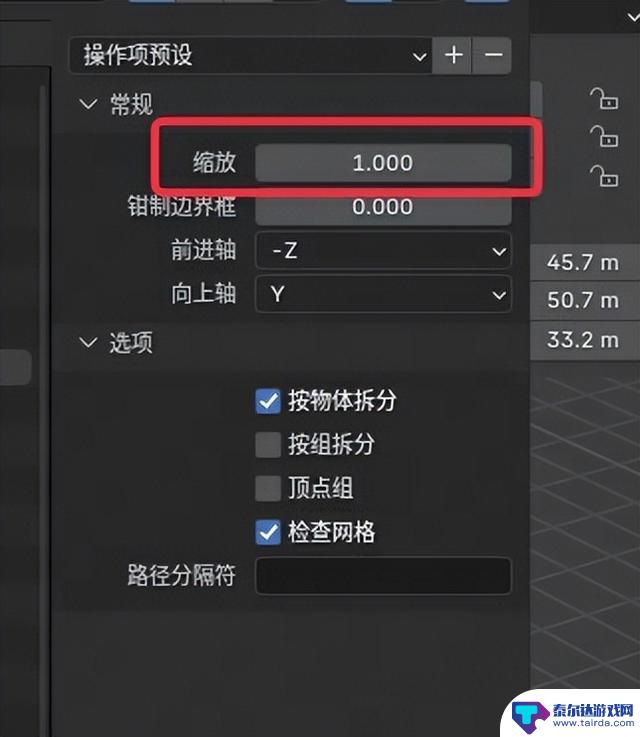

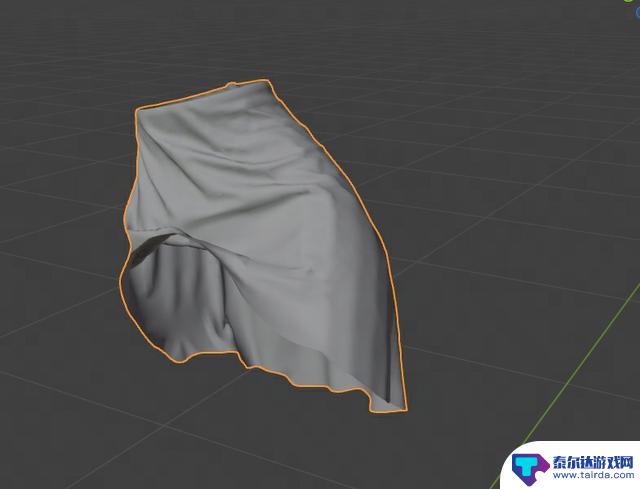

导入进Blender，缩放可以改为0.01，当然你也可以默认导入，然后自己在模型界面缩放：

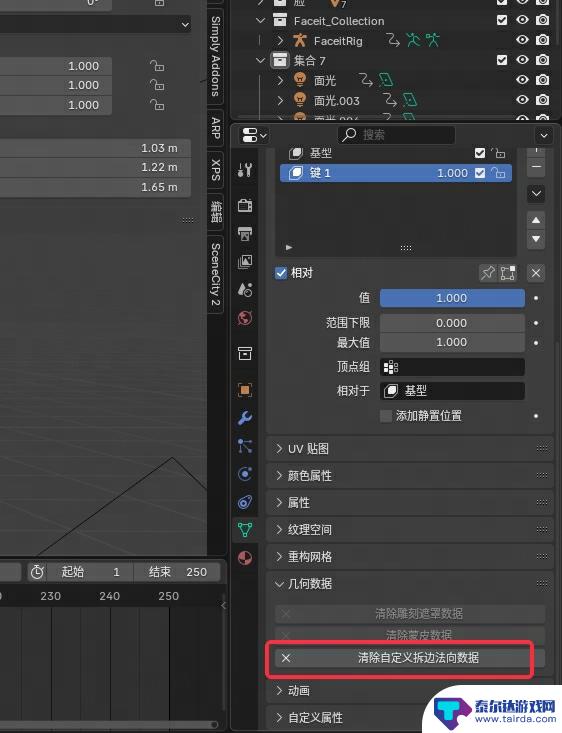

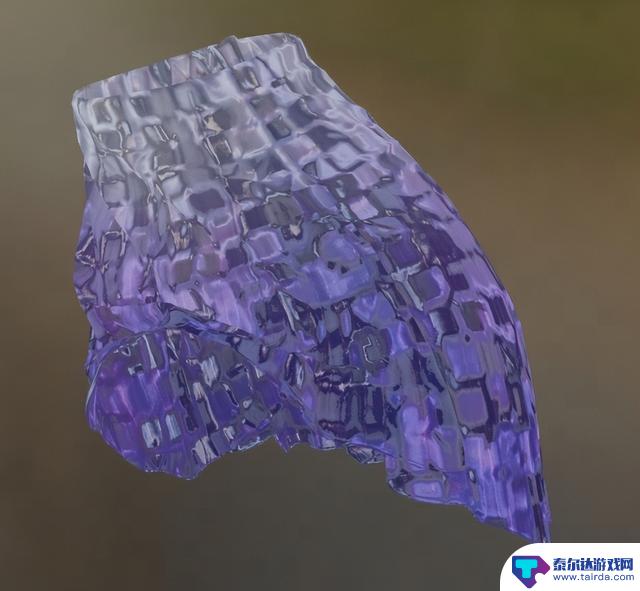

导入后的模型可能会出现如图所示的错面现象，选择模型，清除自定义拆边法向数据就好：

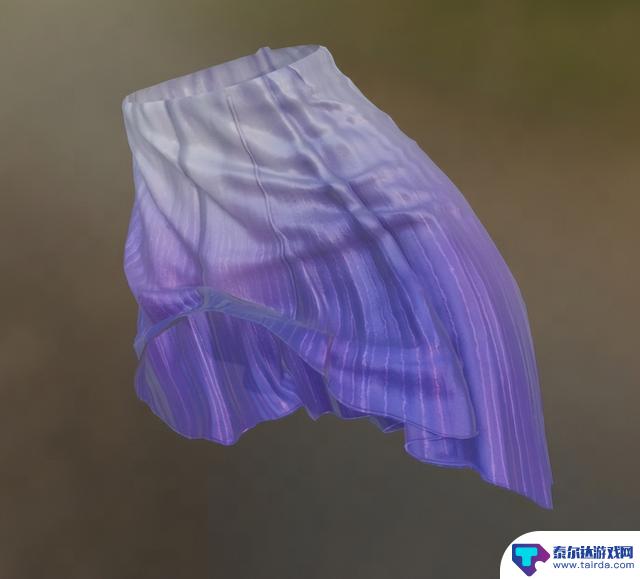

清除完的效果，可以贴上贴图看看显示是否正常：

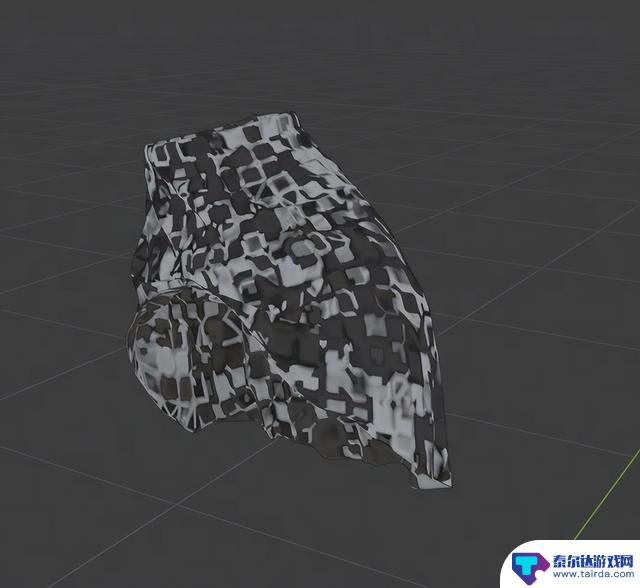

有时候我们导出的模型可能会出现UV错乱或者丢失的情况，因为MD解算完导出的模型UV面数和和初始模型面数不一样变成了三角面，所以直接复制UV是不行的。
但是我们可以直接用MD重新导入一下，就像之前导入Tpose变成动作动画的流程一样。把它当成人体模特一样导入：

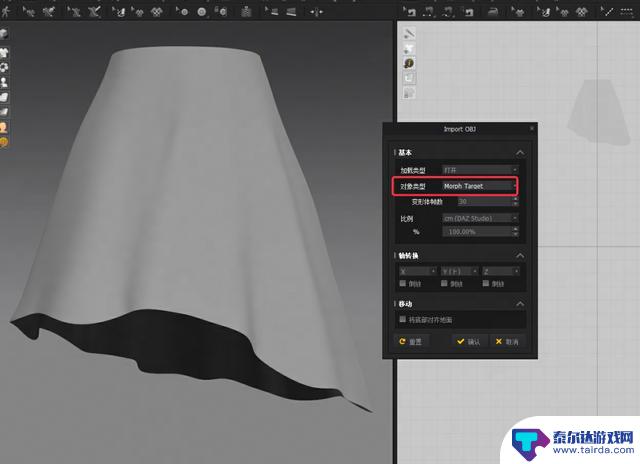

然后再导入解算完布料的OBJ，对象类型选择MORPH TARGET：

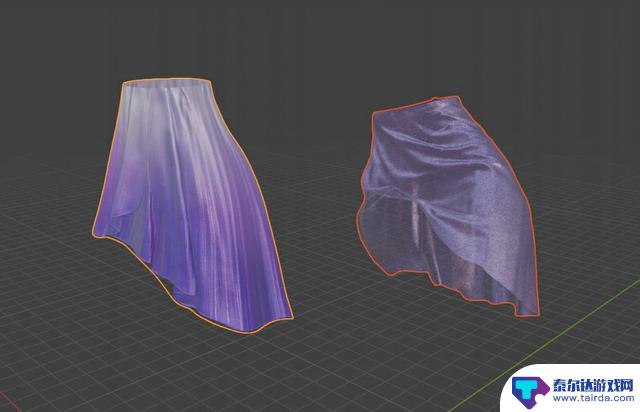

我们就可以获得UV正常的解算布料，然后直接重复上面步骤导出OBJ模型就可以了：
2、布料解算方法2

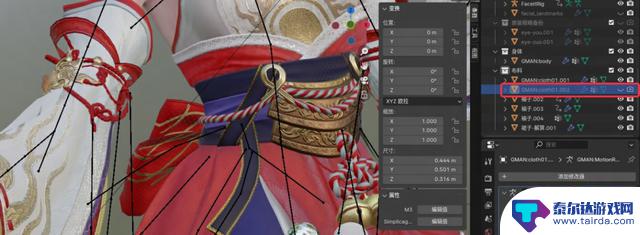

这个方法会更简单一些，首先找到我们摆好动作的关键帧，找到我们需要解算的布料：

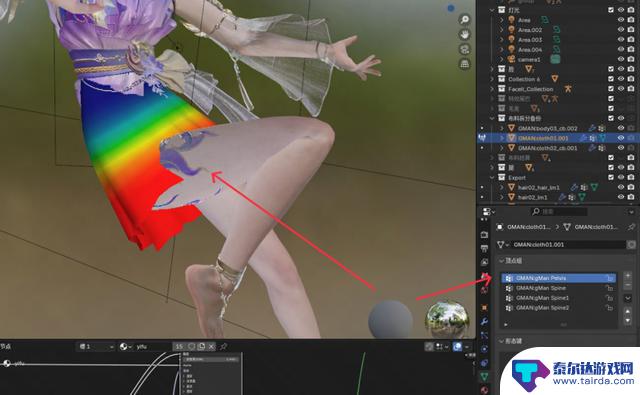

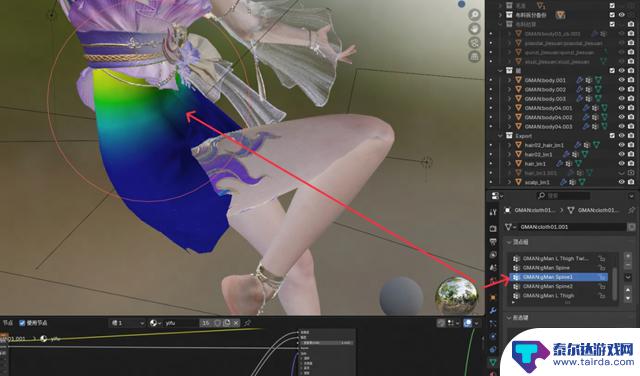

进入权重模式，保留脊柱和骨盆的权重，其他部位的权重我们可以全部删掉：

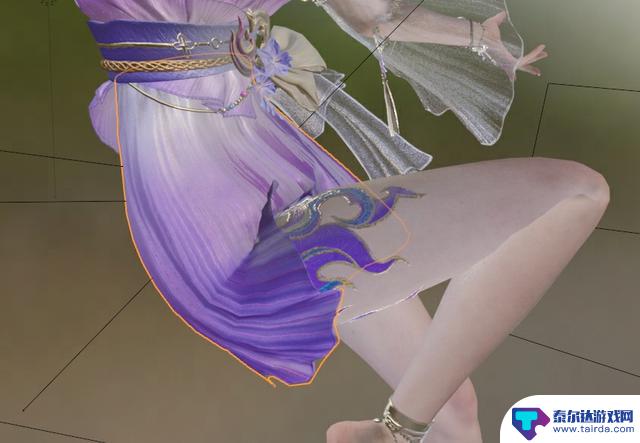

这样我们的裙摆布料就不会跟着大腿一起移动变形：
然后我们就可以直接按这个方式导入到MD，后续操作就跟上面的方法一样了。
六、灯光
1、灯光介绍
灯光布局，一般大概三个方向：1、正面主光；2、侧面补光；3、背后边缘光。后续根据具体需求再加各种补光。
有时候打上灯光后觉得模型表现和引擎里色调不一样，比如太灰了等等。你可以在颜色贴图上加一个对比度饱和度，让它的画面表现更偏向引擎里一些：

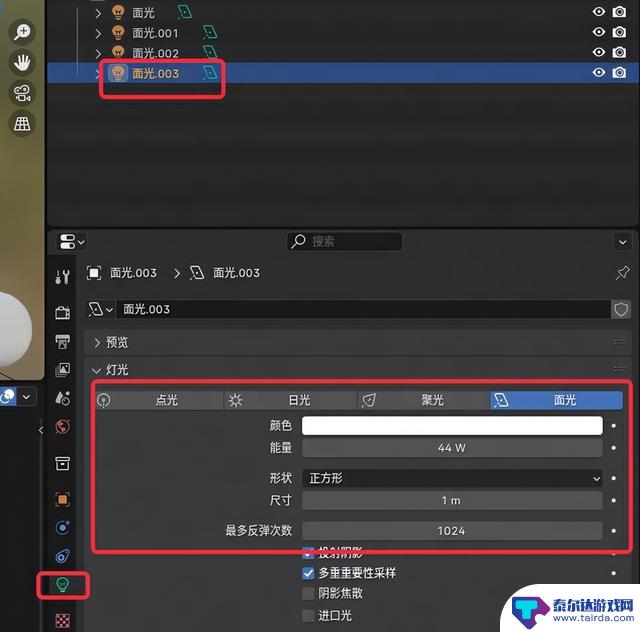

这里调整灯光的种类强度和颜色尺寸，一般都为白光，方便后期修图自己调色：

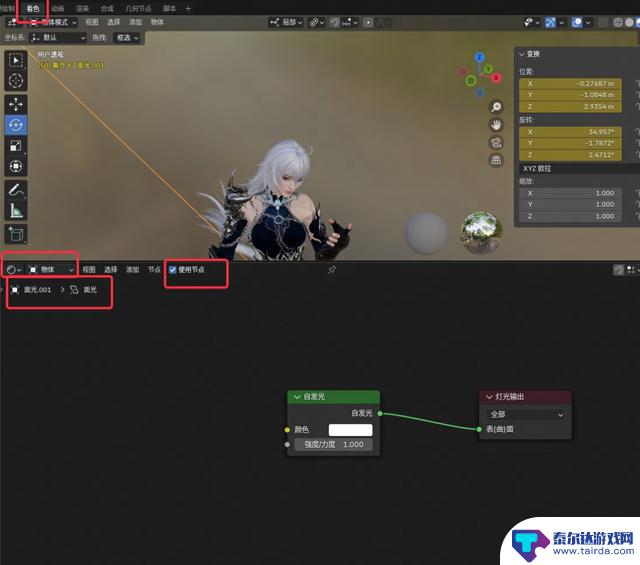

灯光也是有节点调整的，进入到节点编辑界面，勾选使用节点，我们就可以看到灯光的节点信息：
2、灯光排除

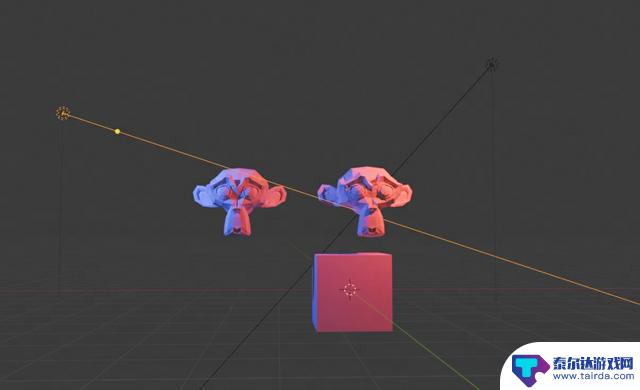

有些时候场景的光源需要一些定制效果，比如下图我不想让右边的猴头也受到蓝色灯光的影响：
选择左边蓝色灯光，物体>着色方式>灯光链接>合集里，选择你需要排除灯光的合集（如猴头），然后找到右边的模型名取消勾选，这样右边猴头就不会被蓝色灯光影响，利用这样的方法我们在渲染角色场景的时候自定义化更强。
3、阴影排除

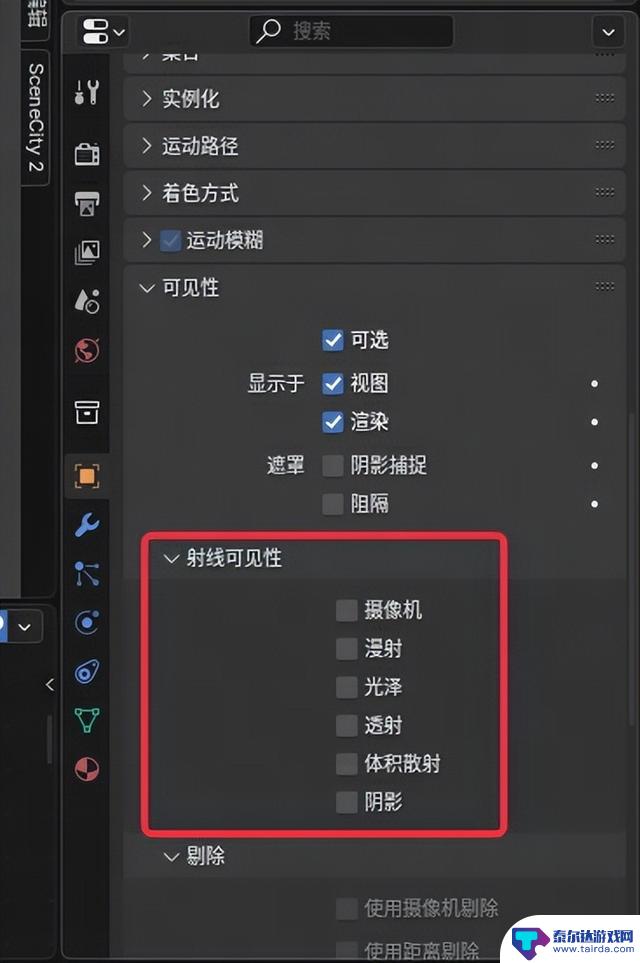

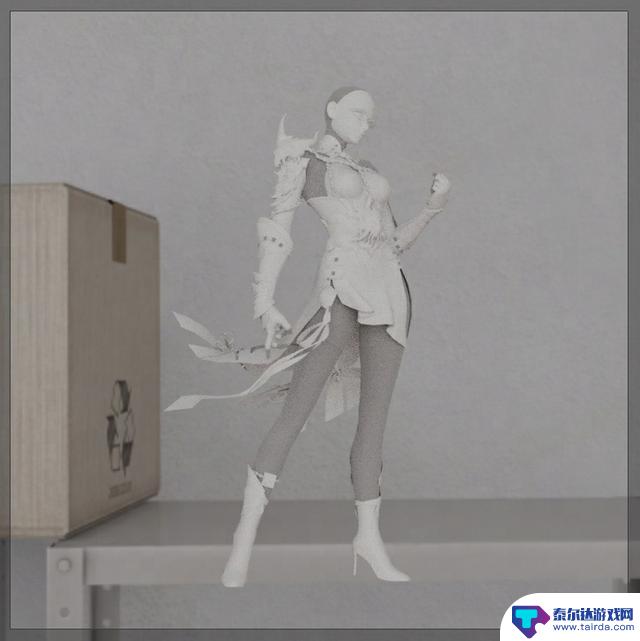

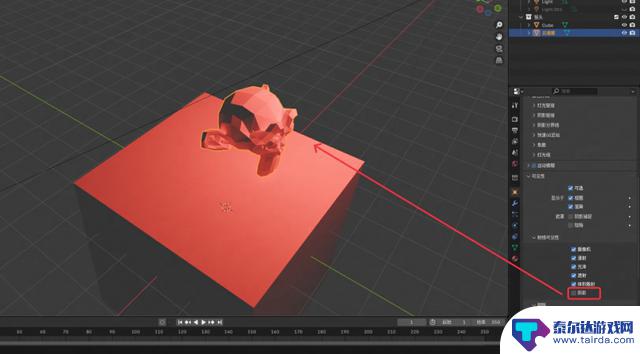

选择要隐藏阴影的模型>可见性>射线可见性>取消阴影，这样我们模型渲染的同时却隐藏了阴影：
4、隐藏模型保留阴影

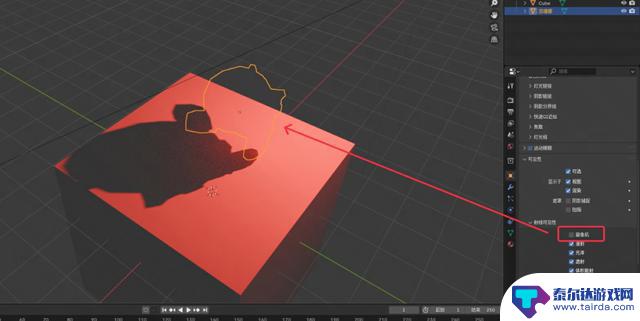

选择要隐藏的模型>可见性>射线可见性>取消摄像机，这样我们的模型虽然隐藏了，但是阴影却是保留的：
5、渲染阴影
选择被阴影影响的模型>可见性>阴影捕捉>勾选：

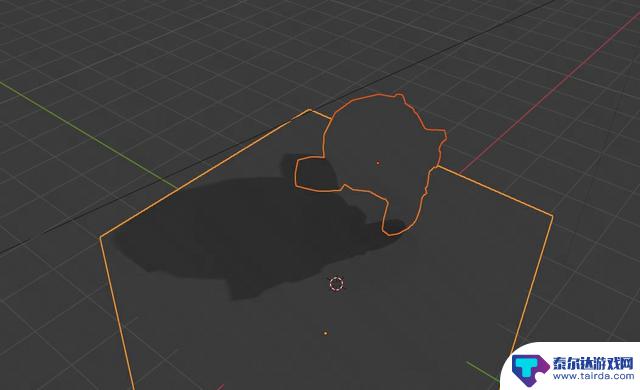

你也可以勾选阴影捕捉的同时再选择猴头模型，取消勾选摄像机，这样就可以只渲染阴影：

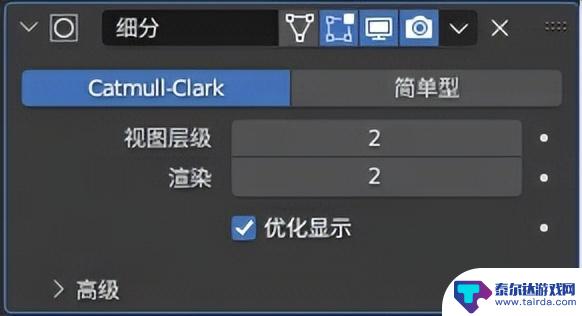

当然如果想更细致一点，可以对一些多边形卡线倒角表面细分加线。如果耗时太长的话可以留到后续修图的时候再进行，一般默认直接头发身体脸给表面细分就OK。
其他地方如果盲目细分的话会出现贴图轮廓变形，所以还是要卡线倒角：
确定好灯光之后，我们就可以开始调整渲染参数啦。
七、渲染设置

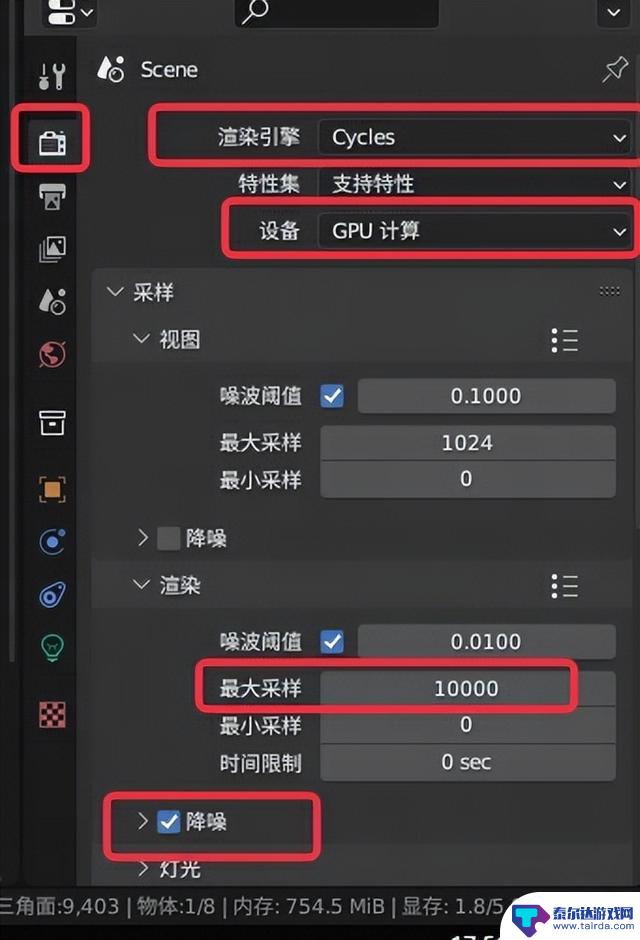

渲染设置：渲染引擎可以改渲染器常用CYCLES；设备改为GPU计算否则会很慢很卡；渲染最大采样根据需要自行调整，如果渲染图噪点过多可以打开降噪功能：

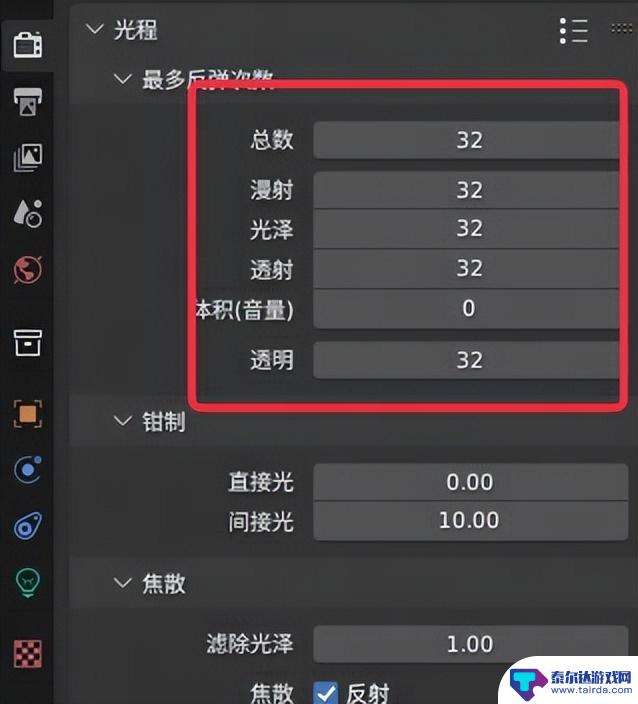

其他提高渲染质量的参数，光程参数都开到32，如果有体积雾可以把体积（音量）也开到32。透明贴图如果有黑色毛边就是因为透明数值太低的原因。

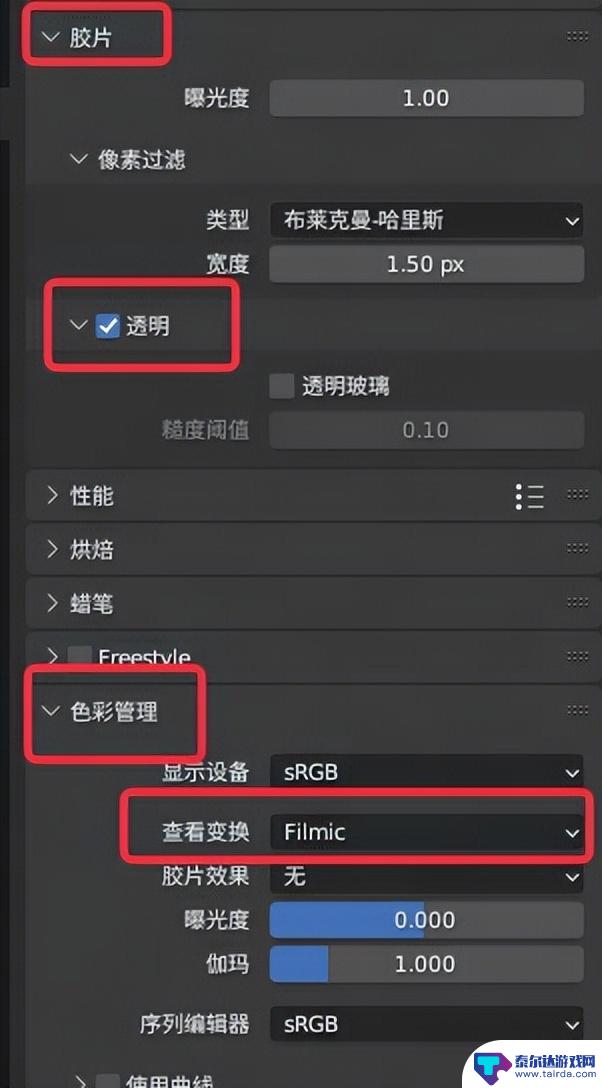

勾选胶片透明可以让你的渲染图有透明背景；色彩管理一般是选择FILMIC防止曝光，但是颜色会比较灰，不过这样方便后续修图自己调色；如果想让色彩丰富可以改为标准或者AGX：

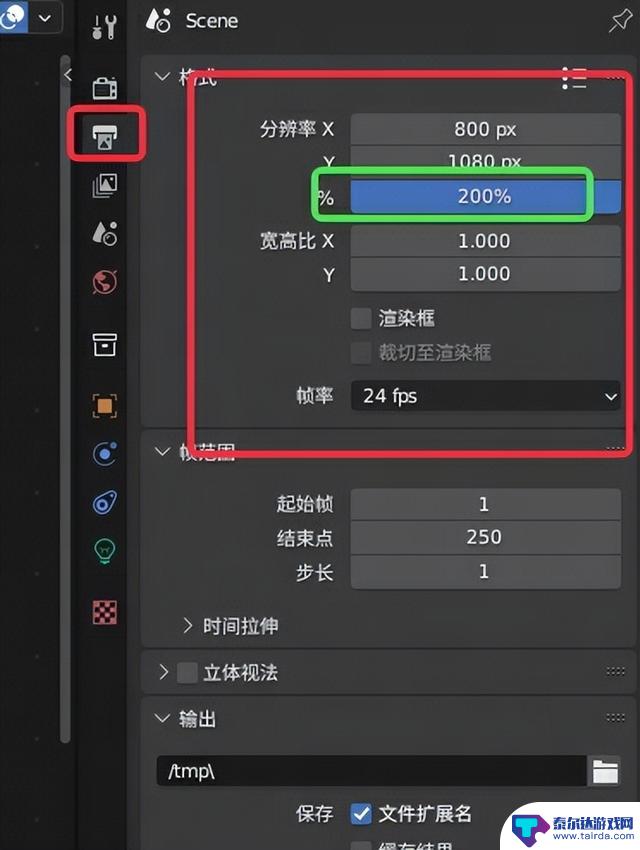

画布尺寸，上面分辨率调好，画布比例可以直接在下面百分比放大倍数：
八、Blender工程文件

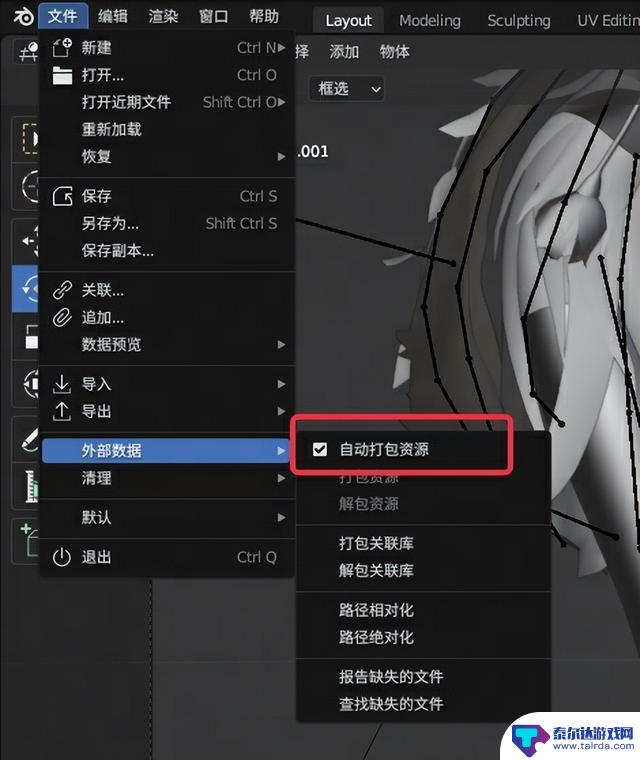

确认一些设置调整完成后，就可以点击打包资源，也可以勾选自动打包资源，会把各种贴图文件打包进工程文件里，方便拷进渲染机里渲染，或者传给同事使用：

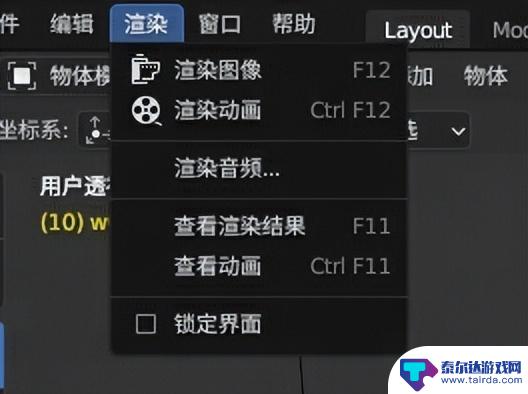

一切准备完毕后开始渲染！按F12开始渲染，F11打开渲染窗口；也可以在这里打开：
九、模型拆分渲染

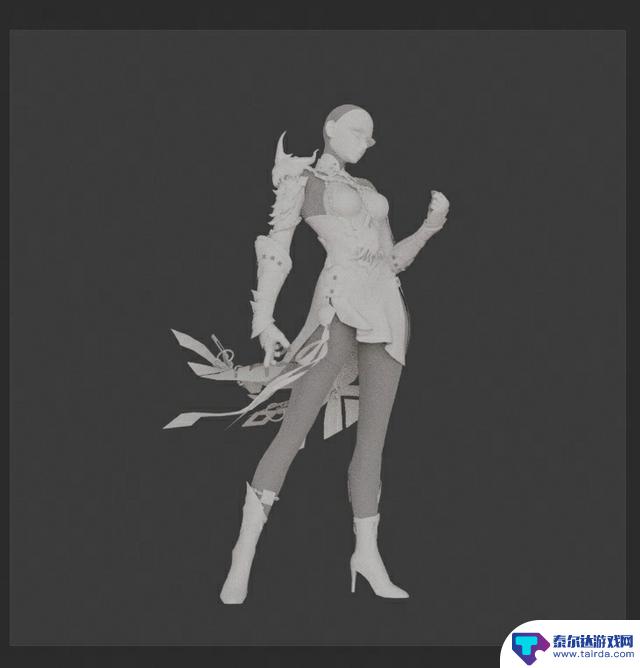

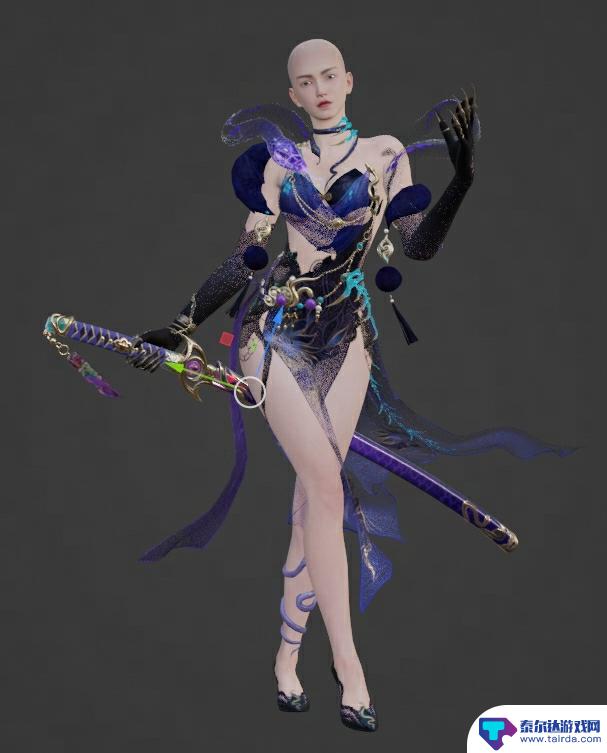

先渲染一张完整图方便修图人员查看光影关系和遮挡关系，之后再对遮挡部分进行对应的拆分渲染。
1、拆分模型方法
选择要拆分的模型，按tab进入编辑模式。也可以在左上角进入：

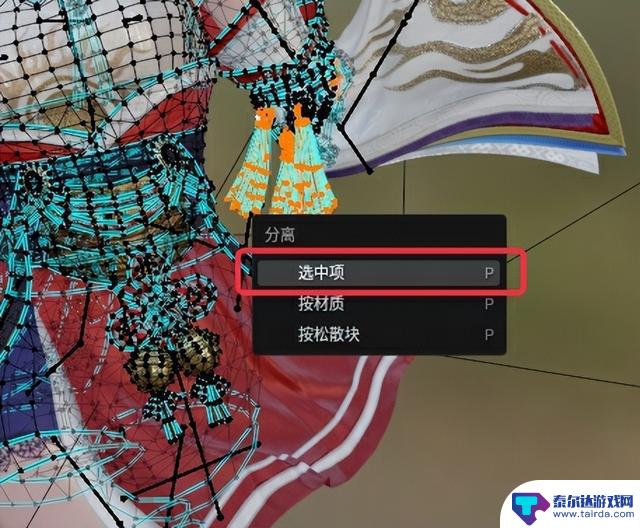

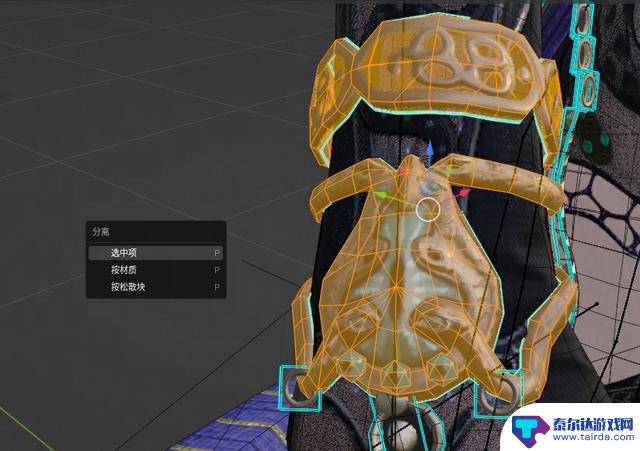

选择要拆的面后也可以按ALT+L快速选择模型相关联的面，然后按P选择选中项拆分模型：
之后渲染的时候就可以隐藏模型单独渲染：
渲染隐藏框在这里打开：
2、模型阻隔隐藏方法
常规隐藏模型渲染的话有时候会渲染不必要的地方，还不好抠图：

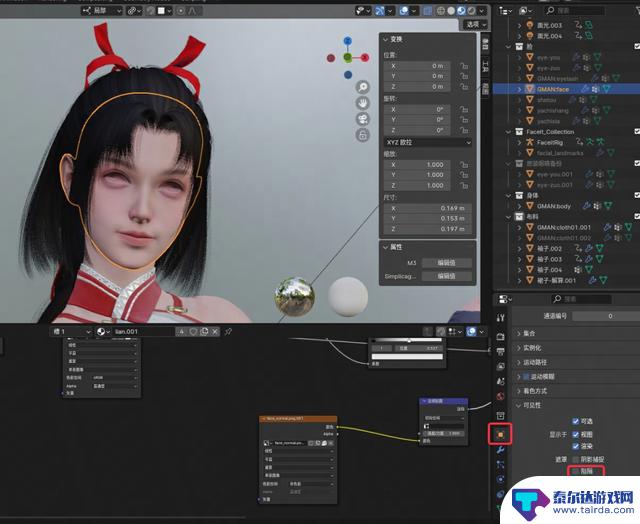

这个时候我们可以选择遮挡部分的模型，比如我们的脸部，然后在右下角进入物体属性-可见性-勾选阻隔：

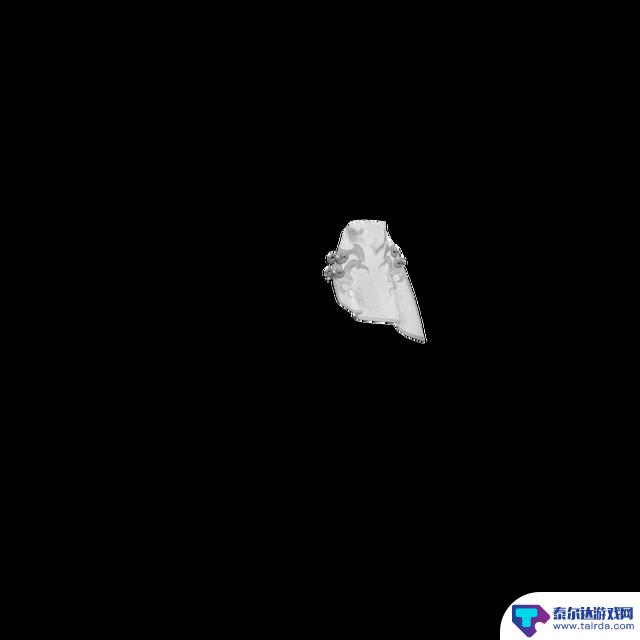

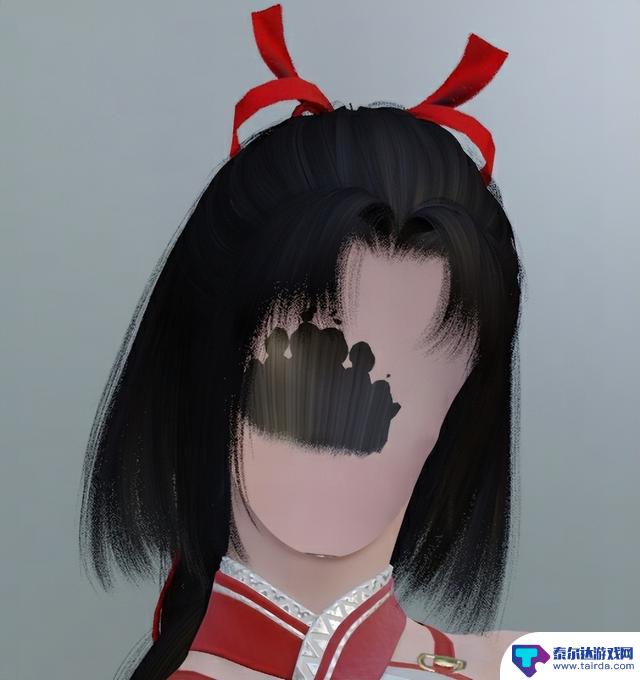

这样我们进入渲染视角的时候阻隔的地方就会变成透明图层，方便抠图：
你也可以创建一个遮挡模型放在后面，遮住不想要的部分方便抠图：
3、布尔模型切割
创建一个模型放在需要遮挡的地方，然后选择遮挡的模型射线，可见性里的选项全部勾选取消 。

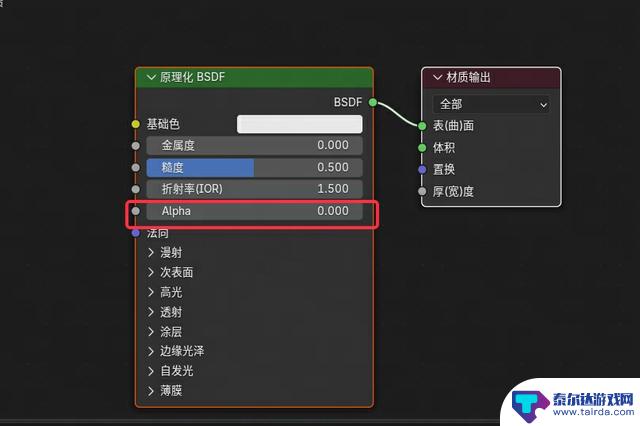

也可以给这个球一个材质，把ALPHA通道拉到0。不要让它对旁边的模型有反射之类的影响：
选择需要隐藏的模型，给模型添加一个布尔修改器，然后在物体栏上选择遮挡的模型：

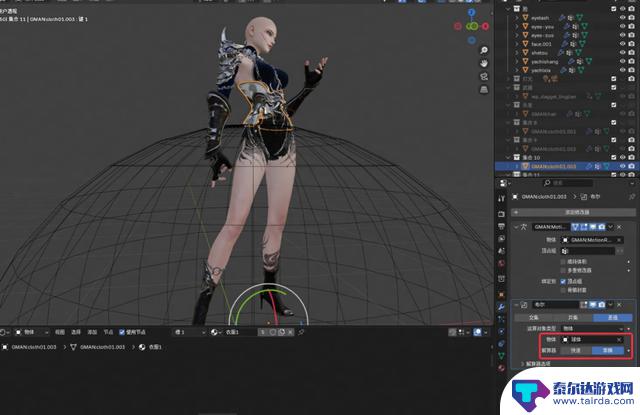

隐藏遮挡模型的效果：
4、骨骼缩放

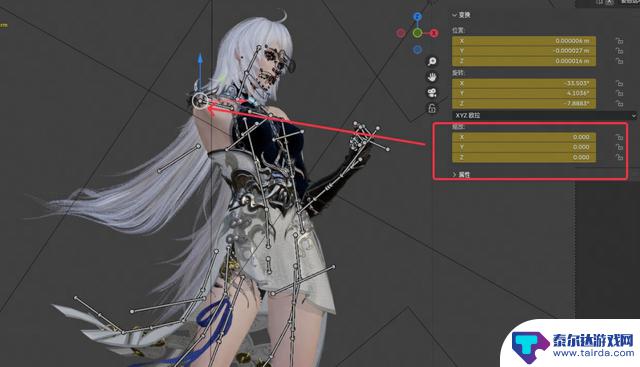

一些带有骨骼的位置，可以把对应骨骼缩放改为0来隐藏相关的模型，比如把这里胳膊的骨骼缩放改为0，胳膊部分就会缩成一个点，以此来渲染被遮挡的身体部分：
5、渲染拆分部分

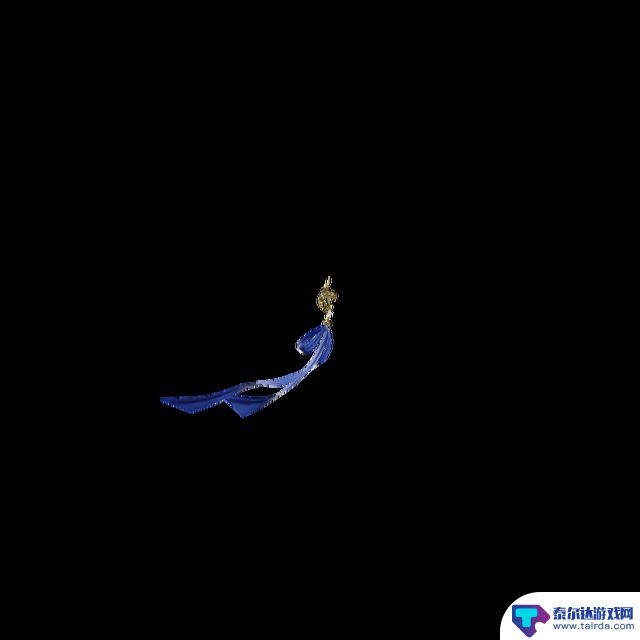

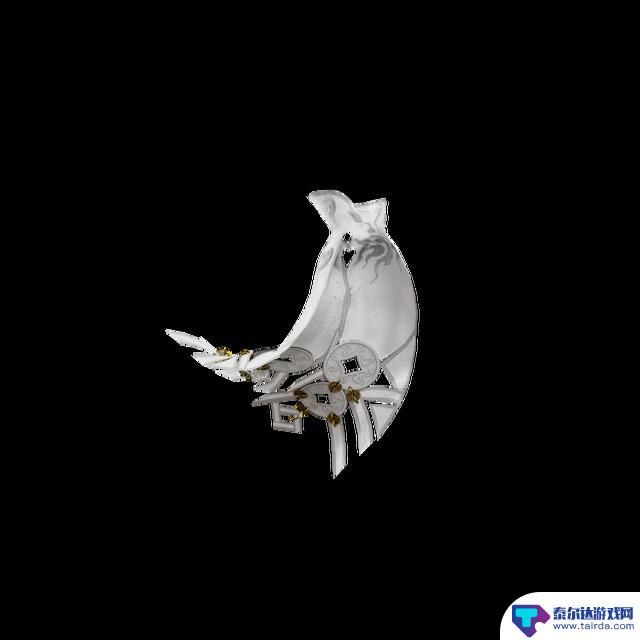

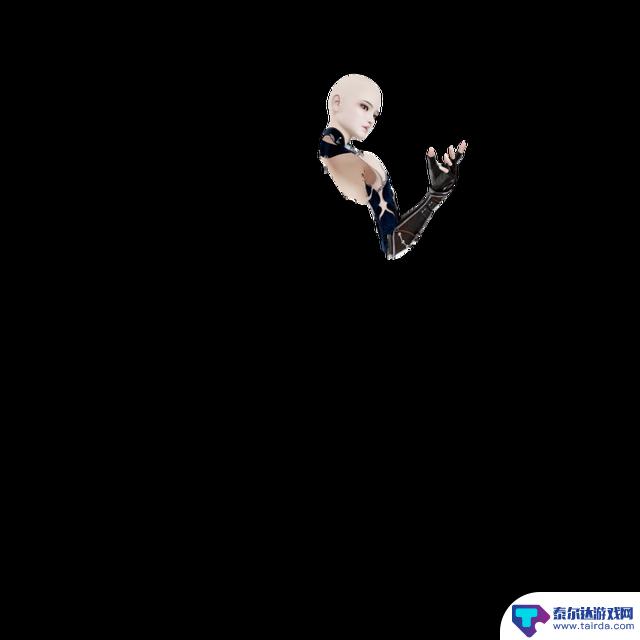

为了方便后期修图，整体角色渲染完成后，还应把遮挡部位拆分开渲染一份，如图：
十、结语
这次的分享到这里就算结束了，内容比较多，希望大家都能跟着这个教程，做出像《永劫无间》那样精美的3D渲染美宣图。
